Система за профилиране на каси

Целта на този урок е да ви преведе през процеса на конфигуриране на напречното сечение засистема за каси.

Системата с крило на панти се отнася до прозорци или врати с единично крило на панти, което се люлее навътре или навън.

Терминът „каса“ варира по значение в зависимост от региона:

•Велен,АвстралияиНова Зеландия, крилото обикновено се използва само за странично окачени прозорци, които се отварят навън.

•ВЕвропа, наБлизкия изтокиЛатинска АмерикаТерминът „каса“ се отнася до странично окачващ се прозорец, независимо дали се отваря навътре или навън.

За целите на този урок, терминъткасаследва европейското определение, което означава странично окачващ се прозорец, независимо от посоката на отваряне.

Стъпка 1. Референтни точки

По-долу ще намерите общ преглед на основните профили, които обикновено се използват в системите за прозорци.

Въпреки че може да съществуват много допълнителни типове профили, този урок се фокусира върху основните, необходими за илюстриране на работния процес на напречно сечение.

Демонстрираните профили включват:

•Рамка

•Крило (отваряне отвътре)

•Крило (отваряне отвън)

•Мулиън

•Остъкляване мъниста

•Адаптер

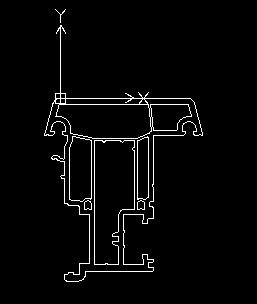

Всеки профил трябва да има правилно дефинирана референтна точка, за да се осигури правилно подравняване в генерираното напречно сечение.

Тип профил

Описание

Рамка - Прозорец / Врата

Препоръчителната отправна точка е пресечната точка между линията H3–H2 иекстериорлицето на профила.

Крило - Отварящ се отвътре прозорец

Крило - Вътрешно отваряща се врата

Препоръчителната отправна точка е пресечната точка между линията H3–H2 иекстериорлицето на профила.

Крило - Външно отварящ се прозорец

Крило - Външно отваряща се врата

Препоръчителната отправна точка е пресечната точка между линията H3–H2 иинтериорлицето на профила.

Мулиън

Препоръчителната отправна точка е пресечната точка между линията H3–H2 иекстериорлицето на профила.

Адаптер - Прозорец / Врата

Препоръчителната отправна точка е пресечната точка между линията H3–H2 иекстериорлицето на профила.

Остъкляваща мъниста - прозорец / врата

Препоръчителната отправна точка е пресечната точка между линията H3–H2 иекстериорлицевата страна на стъклопакета. Тази точка представлява и точката на контакт между стъклопакета и профила, с който той се свързва.

Стъпка 2. Параметри на профила

Всеки профил съдържа набор от параметри за позициониране, които определят как е разположен в напречното сечение. Тези параметри осигуряват точно подравняване и разстояние между профилите.

Моля, вижте илюстрациите по-долу за подробно обяснение на всеки параметър и как той влияе върху резултата от напречното сечение.

Стъпка 3. Напречни сечения

След като профилите и техните параметри са правилно дефинирани, можете да видите предварително резултатите директно от дизайнерската дъска.

Работилницата Ra ви позволява да генерирате:

•Хоризонтални напречни сечения

•Вертикални напречни сечения

Тези инструменти ви помагат да проверите визуално конфигурацията и да се уверите, че всички профили са подравнени и взаимодействат правилно.
