Общ преглед

Преди да работите с напречни сечения, е важно да разберете основните принципи, залегнали в основата на тази функция.

Анапречно сечениее поредица от профили, разположени един след друг — хоризонтално (отляво надясно) или вертикално (отгоре надолу) — подравнени според позицията им в проектирания продукт. Ако всеки профил беше музикална нота, напречното сечение би наподобявало музикален петолиние, както е показано по-долу.

За да се реализират напречни сечения за профилна система, трябва да бъдат изпълнени следните предпоставки и да се изпълнят стъпките по-долу:

1.Профилни чертежи
Трябва тиDXF чертежиза всички профили, включени в системата.

2.Правилен мащаб на чертежа
CAD чертежите трябва да бъдат мащабирани на1:1 (реален размер).

3.Определение на референтна точка
Всеки профил трябва да съдържа референтна точка, която определя как профилът е позициониран в напречното сечение. В следващите раздели ще научите как да дефинирате и контролирате референтната точка. Въпреки че се препоръчва стандартно местоположение на референтната точка, можете да изберете всяка позиция, която най-добре отговаря на вашата система.

Подготовка на CAD файлове

Преди качването на CAD файлове в дефиницията на профил, чертежите трябва да бъдат подготвени съгласно специфичен работен процес. Стъпките по-долу описват пълния процес на подготовка.

Забележка:Примерите в тази документация използватDraftSightCAD софтуер. Еквивалентни инструменти съществуват във всички основни CAD приложения.

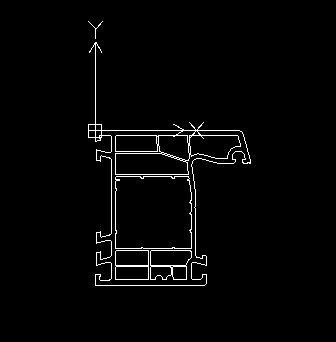

Стъпка 1. Позициониране и рефериране

Чертежът трябва да бъде мащабиран1:1ипроизход (0,0)трябва да се постави в правилната референтна точка, в зависимост от типа на профила.

1.ПресаCtrl + AдоИзбери всичкиЦялата рисунка вече трябва да е маркирана.

2.ИзползвайтеПреместванекоманда:

•От точкатаИзберете точката, където искате да се постави началото. Това може да е пресечната точка на две линии, особено за извити профили.

•До точкаВъведете0,0ръчно. Въвеждането на координатите осигурява максимална прецизност.

Стъпка 2. Разглобете чертежа

1.ПресаCtrl + Aда изберете всичко.

2.ИзпълнетеЕксплодирайкоманда за разделяне на чертежа на основни обекти.

Стъпка 3. Създайте блок

Всички взривени обекти трябва да бъдат групирани в един блок.

1.ПресаCtrl + Aза да изберете всички обекти.

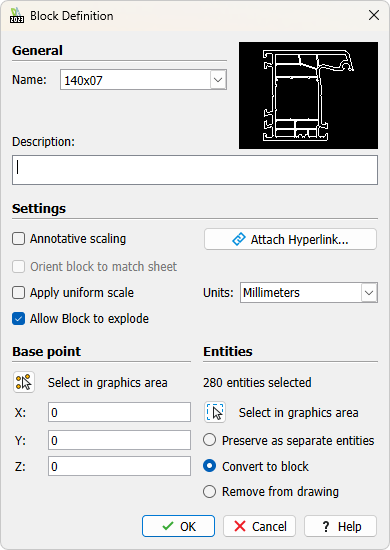

2.ИзпълнетеБлоккоманда:

•Име на блокаИзползвайте кода (или името) на профила.

•Единици: Зададено намилиметри.

•Базова точка: Задайте напроизход(0,0).

Забележка:Ако бъдете подканени, можете да презапишете съществуващата дефиниция на блок.

Стъпка 4. Запазете файла

ИзползвайтеЗапази катои запазете чертежа като:R2018 ASCII чертеж (.dxf)Този формат осигурява съвместимост с Ra Workshop.

Стъпка 5. Организирайте вашите CAD файлове

Съхранявайте подготвения CAD файл в специална папка.

Препоръчваме да съхранявате всички CAD файлове с профили заедно за по-лесно управление и архивиране.

Стъпка 6. Качете CAD файла в Ra Workshop

1.Навигиране доДанни - Профилименю.

2.Изберете профила, който искате да актуализирате.

3.Отворетедиалогов прозорец за дефиниране на профили навигирайте доCADраздел.

4.Качете файла си вРаздел с профилиполе.

За подробни инструкции относно качването на CAD чертежи, моля, вижтеПрофил CADстраница с документация.

Забележка:За подобрена видимост и точност на напречното сечение, всеки профил може да бъде придружен от съответното му уплътнение. Най-точните резултати се получават, когато уплътнението е поставено в компресирано положение, съответстващо на състоянието, в което е монтирано в действителния продукт.
