Навигация: Оптимизация на рязането >

Общ преглед

Раздел „Начало“

TheДомразделът предоставя достъп до повечето отосновни действия използвани при използване на приложението.

Оптимизация на рязането

ОтваряОптимизация на рязанетодиалог.

Разпределение на времето

Разпределението на времето представлява времето, което отделяте на алгоритъма за търсене на решение. Можете да избирате от множество опции, вариращи от5 минутидо90 минутиВ повечето случаи обаче опцията по подразбиране (Неограничено време) е достатъчно, тъй като алгоритъмът обикновено намира решение в рамките на секунди.

Рязане на отмествания

Отместванията при рязане ви позволяват да инструктирате алгоритъма да игнорира определена дължина от самото начало (лявата страна) и краят (дясната страна) на бар.

Тази функция е полезна в сценарии като:

•Предотвратяване на използването на повредени секции, които могат да възникнат по време на транспортиране или съхранение.

•Определяне на безопасна зона за хващача при използване на режещ или обработващ център.

Първият параметър определя отместването за лявата страна на лентата, докато вторият параметър определя отместването за дясната страна.

Филтър за дължина

Този филтър ви позволява да зададете ограничения за минималната и максималната дължина на прътите, които вашият режещ или обработващ център може да обработва.

Ако вашата машина има ограничения за размера на прътите, които може да обработва, това поле ви помага да изключите сегменти, които попадат извън тези ограничения. Само сегменти, които отговарят на определения диапазон на дължина, ще бъдат взети предвид от алгоритъма за оптимизиране на рязането. За сегменти, изключени от този филтър, можете да използвате отчет „Профил - Списък за рязане“ или отчет „План за изпълнение“.

Специално изключение

Специалното изключване ви помага да управлявате компоненти с неправилни форми в процеса на оптимизация на рязането. Тъй като такива компоненти често имат ъгли на рязане, различни от 90° или 45°, тази настройка ви позволява да решите как да се обработват.

Налични опции:

1.Изключете сегменти с ъгли на рязане, различни от 45° и 90°Само отделни сегменти с нестандартни ъгли ще бъдат изключени от оптимизацията.

2.Изключете рамки/крила с неправилни формиЦели рамки или крила, които не са правоъгълни, ще бъдат изключени, но други части на компонента ще продължат да бъдат оптимизирани.

3.Изключване на компоненти с неправилни формиАко прозорец или врата съдържа елемент с неправилна форма (рамка/крило), целият компонент ще бъде изключен от оптимизацията за рязане.

4.ИгнорирайВсички сегменти, независимо от формата или ъгъла на рязане, ще бъдат включени в оптимизацията.Това е опцията по подразбиране.

Изключване на арката

„Изключване на арки“ е функция, която ви помага да контролирате как се обработват извитите (дъговидни) компоненти по време на процеса на оптимизация на рязането. Тъй като операциите по огъване са по-сложни, тази настройка ви дава гъвкавостта да изключвате или включвате такива елементи.

Налични опции:

1.Изключете извитите (дъгообразни) сегменти.Само отделни извити сегменти ще бъдат изключени от процеса на оптимизация.

2.Изключете рамки/крила с аркиЦели рамки или крила, които съдържат поне един извит сегмент, ще бъдат изключени, докато други части на компонента ще продължат да бъдат оптимизирани.

3.Изключете компонентите с арки.Ако прозорец или врата имат извит сегмент, целият компонент ще бъде изключен от оптимизацията.

4.Игнорирай.Всички сегменти, независимо дали са извити или не, ще бъдат включени в оптимизацията.Това е опцията по подразбиране.

Сурови профили

Когато оптимизирате дървени профили, имате две възможности:

1.Оптимизирайте суровите профили.Списъкът по-долу ще се покаже за избор на сурови кодове на профили.

2.Оптимизирайте готовите профили.Списъкът по-долу ще се покаже за избор на готови кодове на профили.

С избирането на която и да е от опциите, списъкът с профили по-долу ще се актуализира съответно. Въпреки това,Независимо от вашия избор, оптимизацията на рязането винаги ще използва суровите размери на рязане..

Синхронизиране на армировката

При извършване на оптимизация на рязането е важно дасинхронизирайте армировката с профила, който армираТози подход гарантира, че армировките се изрязват така, че да съответстват на същите клетки като профилите, предотвратявайки несъответствия и спестявайки време при намирането на правилната армировка.

Чрез активиране на тази опция, системата автоматично настройва рязането на армировката въз основа на резултатите от оптимизацията на рязането на профила.Количката за армировка ще се подравни перфектно клетка по клетка с профилната количкаНапример, четирите парчета армировка в клетка 1 / количка за армировка ще съответстват на четирите парчета профил в клетка 1 / количка за профили.

Тази функция е особено полезна при работа с подсилени профили (PVC системи), тъй като гарантира бърз и безпроблемен производствен работен процес.

Оптимизиране

Функцията „Оптимизиране“ ви позволява да изберете кои профили ще бъдат включени в процеса на оптимизация на рязането. Само профилите, които са маркирани, ще бъдат взети предвид за оптимизация, докато непроверените профили ще бъдат изключени. По подразбиране тази функция е активирана.

Списъкът ще включва само профили, които са маркирани като оптимизируеми в дефиницията на профила. Това гарантира, че в процеса се вземат предвид само профили, подходящи за оптимизация на рязането.

Алгоритъм

Ra Workshop предоставя набор от алгоритми за оптимизация на рязането, всеки от които е насочен към специфични сценарии за използване на материала. Наличните режими на използване на материала включват:

1.A1. Оптимизация на стандартни ленти

•Алгоритъмът работи при предположението за неограничен брой пълни ленти.

•Оптимизацията на рязането се извършва въз основа на дължината на шината.

•В този алгоритъм не се вземат предвид акциите.

•За повече подробности посетете съответните страници:Оптимизация на рязане с единичен прътиОптимизация на двойното рязане.

2.A2. Оптимизация на запасите - само стандартни пръти

•Алгоритъмът проверява заготовката на профила, но използва само наличните стандартни пръти (тези, маркирани като стандартна дължина).

•Ако наличното количество пръти за даден профил е изчерпано, алгоритъмът продължава, като създава отрицателен запас, приемайки, че могат да бъдат придобити допълнителни стандартни пръти.

•За повече подробности посетете специалната страница:Оптимизация на запасите – само стандартни пръти.

3.A3. Оптимизация на запасите - Само остатъци

•Алгоритъмът оценява наличността на профила и използва изключително остатъчни (резервни) сегменти.

•Ако е необходимо, алгоритъмът може да използва и стандартни ленти.

•В случаите, когато наличното количество пръти за даден профил е изчерпано, алгоритъмът продължава, като създава отрицателен запас, приемайки, че могат да бъдат придобити допълнителни стандартни пръти.

•За повече подробности посетете специалната страница:Оптимизация на запасите – само остатъци.

4.A4. Оптимизация на запасите - Пълна оптимизация

•Алгоритъмът запитва за профилния материал и обработва както остатъци, така и стандартни пръти, ако е необходимо.

•В ситуации, когато наличното количество пръти за даден профил е изчерпано, алгоритъмът продължава, като създава отрицателен запас, приемайки, че могат да бъдат набавени допълнителни стандартни пръти.

•За повече подробности посетете специалната страница:Оптимизация на запасите – Пълна оптимизация.

Двойно рязане

Theдвойно рязанеФункцията предлага алтернативен подход за оптимизиране на рязането, при който два пръта се поставят в центъра за рязане. Този метод позволява едновременно рязане на двете вертикални линии (лява и дясна) с едно рязане и на двете хоризонтални линии (отгоре и отдолу) с друго рязане.

За всеки профил стойността по подразбиране се зарежда отнастройките на профила.

Размер на количката

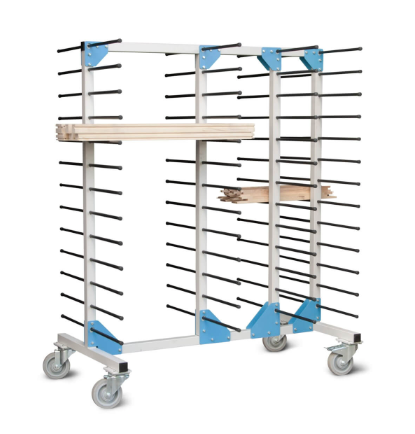

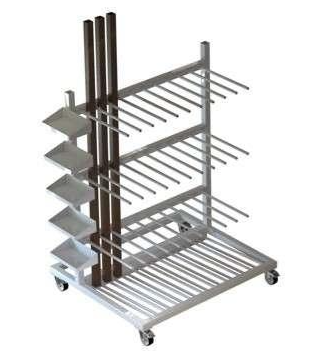

Този параметър показва намерението ви да извършите оптимизация на рязането въз основа на броя на чекмеджетата (клетките) в количката. Въведената тук стойност влияе директно върху резултата от оптимизацията на рязането. Примерно изображение на количка е показано по-долу.

Като зададете тази стойност наН, алгоритъмът за оптимизация на рязането ще групира сегментите в партиди отN рамки/крилаи оптимизирайте всяка партида поотделно.

За всеки профил стойността по подразбиране се зарежда отнастройките на профила.

Основни предимства:

•Всяка партида ще бъде нарязана и организирана директно в клетките на количката.

•След като партидата е завършена, количката е напълно подготвена за следващите производствени стъпки.

•Всяка клетка ще съдържа точночетири сегмента, които са необходими за изграждането на цялостна рамка или крило.

Важни съображения:

•Този метод увеличава скоростта на производство чрез ефективно групиране на сегменти.

•Въпреки това, цялостната оптимизация на материалите може да е малко по-малко ефективна поради по-малкия размер на партидата.

Този подход е силно препоръчителен зарационализирани и ефикасни производствени работни процеси.

Код на профила

Кодът на профила. Това поле помага за идентифицирането на профили по време на процеса на оптимизация. Полето е само за четене, което означава, че те не могат да бъдат редактирани ръчно.

Обозначение на профила

Името на профила. Това поле помага за идентифицирането на профили по време на процеса на оптимизация. Полето е само за четене, което означава, че те не могат да бъдат редактирани ръчно.

Категория на профила

Типът на профила. Това поле помага за идентифициране на профили по време на процеса на оптимизация. Полето е само за четене, което означава, че те не могат да бъдат редактирани ръчно.

Дължина на бара

Theдефиниция на профилобхваща поле за дължина на лентата. Тази стойност обаче може да се регулира на няколко нива: тя може да бъде променена за всякосписък с цветовеи дори за отделни лицацветове.

Полето „Дължина на пръта“ играе критична роля в процеса на оптимизация на рязането в Ra Workshop. Ако желаете да извършите оптимизация на рязането, използвайки прът с различна дължина, тази опция е налична. Например, ако имате гъвкавостта да поръчвате профили с персонализирани дължини, можете да експериментирате с различни дължини на прътите по време на процеса на оптимизация на рязането и да изберете тази, която води до най-малък разход на материал.

Стартирайте оптимизацията

TheСтартБутонът стартира процеса на оптимизиране на рязането. След като процесът е стартиран, бутонът функционира и катоСпримеханизъм.

Спирането на оптимизацията на рязането, докато тя е в ход, ще генерира частично решение. Резултатите могат да бъдат прегледани чрез достъп до отчета „Профил – Оптимизация на рязането“.
