Оптимизация на двойното рязане

Когато управлявате фабрика за прозорци и врати, може да дадете приоритет на скоростта на производство пред постигането на най-ефективни резултати от оптимизацията на рязането. Функцията за двойно рязане предоставя алтернативен подход, като позволява едновременното поставяне на два пръта върху режещия център. Този метод позволява едновременното рязане на двата вертикални пръта (лявата и дясната) и на двата хоризонтални пръта (горната и долната) в друга стъпка, което значително намалява времето за обработка.

Въпреки това, не всички профили в един проект могат да бъдат сдвоени. Например, гредиците са профили, които е трудно да се съчетаят за двойно рязане. В резултат на това алгоритъмът за двойно рязане може все още да използва някои модели на рязане с единичен прът за профили, които не могат да бъдат ефективно сдвоени.

Ключови параметри, използвани в алгоритъма

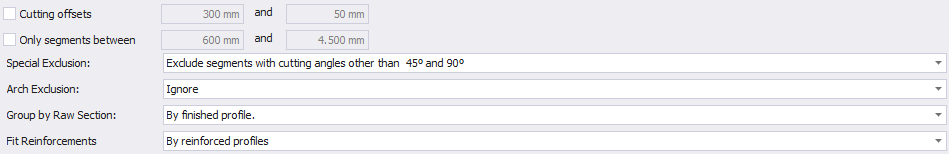

	Филтри
	Те могат да бъдат персонализирани въз основа на специфични нужди и възможности на режещия център. Някои филтри гарантират, че в процеса на оптимизация са включени само съвместими профили.

Двойно рязане

•Ако не е отметнато, алгоритъмът приема, че се обработва по един бар. Повече подробности можете да намерите вОптимизация на рязане с единичен прътстраница.

•Ако е активирано, 2 бара могат да се обработват едновременно.

За всеки профил стойността по подразбиране се зарежда отнастройките на профила.

Независимо от броя на прътите, които изберете да изрежете, приложеното допустимо отклонение за рязане винаги ще бъде това, дефинирано внастройките на профилаПо подразбиране тази стойност е20 ммТова гарантира постоянни и прецизни разрези по време на целия процес на оптимизация. Силно препоръчваме да запазите тази стойност.

Размер на количката

•Когатонула (неопределено)Алгоритъмът ще предположи оптимизация без количка.

•Ако е посочено, оптимизацията групира профилите в партиди въз основа на капацитета на количката. Повече подробности са налични вОптимизация на рязането с количкараздел.

За всеки профил стойността по подразбиране се зарежда отнастройките на профила.

	Дължина на бара
	Стойността по подразбиране е взета отдефиницията на профилаМожете да промените това, като коригирате параметъра „Дължина на пръта“ в диалоговия прозорец „Оптимизация на рязането“.

Доклад за оптимизация на профилното рязане

Независимо от избрания алгоритъм за оптимизация на рязането, резултатът остава същият:Профил – Оптимизация на рязанетодоклад.

	Информация за профила
	Заглавката на отчета включва основни подробности, като например код на профила, обозначение и допустимо отклонение за рязане, използвани в изчисленията.

Единично / двойно рязане

•Една черна картав доклада показва, че алгоритъмът предполага рязане на един прът (по един прът наведнъж).

•Две черни картиозначава, че двойното рязане е активирано, което означава, че алгоритъмът е оптимизиран да реже два пръта едновременно в режещата машина.

	Повторете модела
	Ако един и същ шаблон за рязане (същата конфигурация на пръта) се появява няколко пъти, той се показва само веднъж, за да се спести място. Докладът включва инструкции колко пъти трябва да се използва шаблонът.повтарящ се.

Информация за сегмента

Всеки сегмент в отчета за оптимизация на рязането съдържа следните подробности:

1.Ляв и десен ъгъл.

•Ъглите от 45° и 90° не са показани изрично, тъй като са ясни от само себе си в чертежите.

•Ако даден ъгъл е различен от 45° или 90°, ще се покаже неговата стойност.

2.Референтен номер на сегментаПод всеки сегмент ще намерите препратка, указваща неговата позиция в проекта.

Пример: 001A.Дясно

•"001" = Код на компонента

•"A" = Площ (Каса / Крило)

•„Дясно“ = Позиция на сегмента в областта

3.Индекс на рязанеВсеки сегмент е уникално номериран, за да се улесни локализирането му в последователността на рязане. Ако даден детайл се нуждае от повторно рязане, можете да го намерите, като използвате неговия индекс за рязане. Индексът е свързан и с етикета на профила.

	Остатъци
	Сегменти, които остават след оптимизация и отговарят наМаксимален лимит на отпадъцитевнастройките на профиласа маркирани в зелено и се считат за полезни остатъци.

	Отпадъци
	Сегменти, които сапо-малък от максималния лимит на отпадъцитесе класифицират като скрап и не могат да бъдат използвани повторно.

Статистика

Докладът включва съответна статистика за резултатите от оптимизацията.

•Стандартни барове– Общият брой пълни пръти, необходими за оптимизацията на рязането. Това е количеството пръти, които трябва да извлечете от склада.

•Инвентарни ленти– Общият брой пръти (или сегменти), получени от инвентара, включително предварително запазени остатъци, използвани в текущата оптимизация.

•Номер на почивка– Броят на остатъчните сегменти, генерирани от текущата оптимизация на рязането.

•Продължителност на почивката– Общата дължина на всички останали сегменти.

•Общо отпадъци– Процентът на загубения материал по време на процеса на рязане. Това изчисление включва както генерираните отпадъци, така и отпадъците от рязане (толеранс на рязане). Остатъците не се вземат предвид, тъй като те могат да бъдат използвани повторно по-късно.

•Оптимизация на отпадъците– Процентът на генерираните отпадъци, без да се отчита допустимото рязане. Остатъците не са включени, тъй като те остават налични за бъдеща употреба.
