Стъкло - Техническа информация

Дебелина

Това поле определя дебелината на целия стъклопакет, а не само на стъкления лист. Типичните стойности за еднолистово стъкло са 4 мм, 5 мм, 6 мм и т.н. За двойни стъклопакети обичайните стойности са 24 мм, 25 мм и т.н., а за тройни стъклопакети типичните стойности са 32 мм, 36 мм, 44 мм и т.н.

Ширина

Това поле се отнася само за мрежи против насекоми и представлява ширината на ролката за мрежата.

Тегло / повърхност

Това поле определя теглото на стъкления блок на единица повърхност. В зависимост от използваната система за измерване, този параметър може да бъде изразен в килограми на квадратен метър, паунди на квадратен фут и др.

Минимална ширина

Този параметър се отнася за декоративни панели и представлява най-малката ширина, до която може да се изреже панел. Всеки декоративен панел има минимален и максимален размер. Когато се приложи към стандартен стъклен елемент, този параметър задейства предупреждение, ако изчислените размери надвишават определените ограничения за размер.

Минимална височина

Този параметър представлява най-малката височина, до която може да се изреже декоративен панел. Когато се приложи към стандартен стъклен елемент, този параметър задейства предупреждение, ако изчислените размери надвишават определените ограничения за размер.

Максимална ширина

Това поле определя най-голямата ширина, до която може да се изреже декоративен панел. Когато се приложи към стандартен стъклен елемент, този параметър задейства предупреждение, ако изчислените размери надвишават определените ограничения за размер.

Максимална височина

Това поле определя най-голямата височина, до която може да бъде изрязан декоративен панел. Когато се приложи към стандартен стъклен елемент, този параметър задейства предупреждение, ако изчислените размери надвишават определените ограничения за размер.

Използвайте декоративна решетка

В някои региони е обичайно да се вмъква декоративна решетка между стъклените листове (вижте по-долу). Тези решетки, обикновено изработени от желязо или други метали, служат за декоративна цел. Активирането на тази опция отключва две допълнителни полета за контрол на изчислението на решетката.

Максимална дебелина на решетката

Дебелината на декоративната решетка трябва да се побира в пространството между стъклените листове (дистанционерът). Този параметър гарантира, че се вземат предвид само решетки с дебелина по-малка или равна на максимално допустимата стойност.

Толеранс на решетката

Тази стойност определя размера на решетката спрямо размерите на стъклото. Толерансът се прилага и за четирите страни (горе, лява, дясна, долна). Например, толеранс от 10 мм означава, че решетката ще бъде с 20 мм по-малка по височина и ширина от стъклото.

Максимална повърхност

Този параметър определя максималната повърхност, която един елемент може да има. Когато се използва с обикновен елемент, ще се задейства предупреждение, ако изчислената повърхност по време на изпълнение надвиши зададената максимална стойност. За елементи, които принадлежат къмСтъклени семейства, превишаването на максималната повърхност по време на изпълнение ще доведе до замяна на елемента с друг от същото семейство, който има подходяща максимална стойност на повърхността.

Структура

Тези параметри ви позволяват да определите състава на стъкления артикул, независимо дали е с единичен, двоен или троен стъклопакет. Те могат да бъдат използвани по-късно за филтриране на списъка със стъкла или включени в експортни документи от трети страни за стъкларски компании.

•Листове 1, 2 и 3Посочете вида стъкло, използвано във всеки слой.

•Дебелина на листове 1, 2 и 3Определете дебелината на всеки стъклен лист.

•Разделители 1 и 2Посочете разстоянието между стъклените листове.

•Газ 1 и 2Посочете дали между стъклените листове има газ и какъв е неговият вид, ако е приложимо.

Топлопренос

Един от най-важните параметри при проектирането на прозорци или врати е коефициентът на топлопреминаване, известен още катоU-стойност (U)иликоефициент на топлопреминаванеU-стойността представлява скоростта на топлопреминаване през дадена конструкция, независимо дали е от единичен материал или композит. Тя се изчислява чрез разделяне на скоростта на топлопреминаване на температурната разлика в конструкцията. По същество тя показва количеството топлина, което преминава през 1 квадратен метър за единица време при температурна разлика от 1 Келвин между съседното помещение и външния въздух. Единицата за измерване се изразява в W/m⁻K.

U-стойността е ключов показател за разбиране на това колко топлина се отделя навън през прозорец или врата.По-ниската U-стойност означава по-добра изолация, което показва намалени топлинни загуби.Важно е да се отбележи, че U-стойността отчита загубите на топлина, дължащи се на проводимост, конвекция и радиация.

Винаги, когато има температурни разлики между повърхностите, топлината ще мигрира от по-топлата към по-хладната зона. Това важи за всички повърхности. Остъклената повърхност обаче е специална, тъй като е прозрачна и за слънчевата радиация, което води до свободно получаване на топлина.

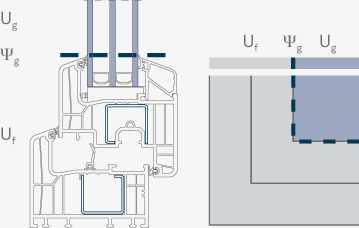

При прозорците винаги има три различни U-стойности:

•Вашият(w = прозорец) – общоU-стойност на прозореца.

•и(g = остъкляване / стъкло) –коефициент на топлопреминаване на остъкляването (стъклото)

•УФ(f = рамка) –коефициент на топлопреминаване на рамката

Коефициентът на топлопреминаване Uw се отнася за целия прозорец. Тази стойност включва и U-стойностите за остъкляването (и) и рамката (УФ). Общата стойност Uw също се влияе от линейния коефициент на топлопреминаване (Ψg) и размерът на прозореца.

Theи(коефициент на топлопреминаване за стъкло) стойността е функция от вида на газовото запълване на междинното пространство между стъклените листове, разстоянието между листовете и броя на листовете.

Типичните U-стойности за топлоизолирани прозорци са:

•Двойно изолирано остъкляване 24 мм с аргонов пълнеж: 1,1 W/m2K

•Троен изолационен стъклопакет 36 мм с аргонов пълнеж: 0,7 W/m2K

•Троен изолационен стъклопакет 44 мм с аргонов пълнеж: 0,6 W/m2K

•Троен изолационен стъклопакет 36 мм с криптонов пълнеж: 0,5 W/m2K

СтойносттаΨgилилинеен коефициент на топлопреминаванеУплътнението на ръба на остъкляването е преди всичко функция на използвания материал за дистанционния елемент за изолационно остъкляване. Стандартният материал с най-лоши термични свойства е алуминият. Дистанционерите с подобрена топлоизолация се наричат дистанционни елементи с „топъл ръб“. Тези дистанционни елементи са изработени от неръждаема стомана или пластмаса. По-голямото покритие на ръба на изолационното остъкляване в профила на крилото допълнително увеличава Y-стойността на уплътнението на ръба.

Примери за Ψ-стойности:

•Алуминиев дистанционер: приблизително 0,08 W/m*K

•Дистанционер „Топъл ръб“: приблизително 0,04 W/m*K

TheУФ-стойността за комбинацията рамка-крило се определя чрез измерване или изчисление. Площта за изчисляване на Uw-стойността е напречното сечение на профила. За повече подробности, моля, посетете тези страници:Профил - ТоплопреносиПрофилна система - Детайли.

Максимално отклонение

Огъване на стъклото и способност за натоварване от вятър

При изчисляване на капацитета на стъклото за натоварване от вятър, разбирането доколко стъклото може да се огъне под налягане е от решаващо значение. Този параметър ви позволява да дефинирате функция от първа степен:

Отклонение = A * L + B, където L представлява дължината на перваза. Получената стойност показва с колко милиметра може да се огъне стъклото.

Можете да създадете различни функции за различни дължини на колоните, като зададете диапазона:

•Минимален обхватНай-малката дължина на стълба (може да бъде нула).

•Максимален обхватНай-голямата дължина на стълба в рамките на приложимостта на функцията.

Граници на деформация в Международния строителен кодекс (IBC)

TheМеждународен строителен кодекс (IBC)В раздел 1604.3.7 са дадени насоки относно границите на огъване за стъкло. Съгласно IBC, огъването на рамковите елементи, поддържащи стъклото, подложени на 0,6 пъти натоварването от вятър на компонентите и облицовката, не трябва да надвишава нито едно от следните:

1.1/175 от дължината на обхвата на рамковия елемент, за рамкови елементи с дължина не повече от 13 фута и 6 инча (4,115 м).А = 1/175 = 0,006; В = 0;

2.1/240 от дължината на обхвата на рамковия елемент плюс ¼ инча, за рамкови елементи с дължина по-голяма от 13 фута и 6 инча (4,115 м).А = 1/240 = 0,004; В = 6,35;

Тези разпоредби в IBC гарантират, че огъването на стъклото остава в приемливи граници при условия на ветрово натоварване, допринасяйки за цялостната безопасност и производителност на остъклените инсталации.
