Параметри на правилото

Параметър

Описание

Аксесоар 1

Основният параметър на правило за хардуер. Това обозначава артикула (хардуер/аксесоар), който ще бъде включен в спецификацията на материалите, ако всички условия са изпълнени.

Този параметър има следните ограничения:

•Система: Фитинги и аксесоари.

•Тип правило: Всички.

Аксесоар 2

Този параметър проверява наличието наАксесоар 2в спецификацията на материалите. Ако е налице, условието се счита за валидирано.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, за всеки<Аксесоар 2>аксесоар

Забележка:Правилата, съдържащи Аксесоар 2, са остарели. Препоръчително е да се използват съставни аксесоари. За допълнителна информация относно съставните аксесоари, моля, вижтеАксесоари - Компонентистраница.

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Всички.

Режим на подравняване

TheРежим на подравняванеПараметърът се използва за определяне на точна позиция в профил, често с цел разпределение на елементи или изчисляване на позициите на машинните операции. Обикновено се използва във връзка сФункцияилиПозицияпараметър.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип профил>тип профил, поставен<Ориентация на профила>, разпределен от функцията:<Функция>, приложен<Режим на подравняване>

Ценности:

•Нулева точка.Параметърът „Нулева точка“ определя специфична референтна точка в профила. За асиметрични профили като рамки или крила, тази точка обикновено съответства на точката на външната камера, разположена между H2 и H1, ако има такава. В случай на рамка без архитрав, нулевата точка се намира в края на сегмента. За профили тип „мулюн“, нулевата точка се позиционира в центъра (ос) на профила. При профилите на крила, стойността на нулевата точка показва размера на фалца, известен още като „фалц“. Преди това този параметър се наричашеНа брадва.

•Точка на камерата.Параметърът „Точка на камерата“ представлява вътрешната точка на камерата, разположена между H2 и H3. Тази стойност е особено полезна за изчисления, базирани на вътрешността на кадрите, често наричана „светлината“. Преди това е била наричанаВ камарата.

•Център.Параметърът „Център“ генерира средата или центъра на разглеждания сегмент. Тази стойност е полезна при разпределяне на елементи въз основа на средната точка на сегмента.

Този параметър има следните ограничения:

•Система: CNC.

•Тип правило: Крило.

Тип огъване

TheТип огъванеПараметърът служи за определяне дали даден профил е огънат или прав. Например, може да искате да включите специфична работна операция единствено за огънати профили, като вземете предвид свързаните с това разходи за огъване.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип огъване>профили, на<Тип профил>тип профил, когато профилът е<Състояние на персонализиран профил>

Ценности:

•Прав.Профилът е прав.

•Извита.Профилът е дъгообразен (извит / огънат).

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Профил.

Тип цвят

TheТип цвятПараметърът се използва за разпознаване на вида цвят или ламиниране, присъстващи в профила. Тази информация позволява прилагането на различни изчисления или операции. Например, можете да регулирате разпределението на армировъчните винтове въз основа на това дали профилът е бял или ламиниран.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип профил>тип профил, с a(n)<Тип цвят>цветотип, ако е такъв<Тип армировка>, разпределени от функцията:<Функция>, приложен<Режим на подравняване>

Ценности:

•Покрито.Профилът е боядисан, което обикновено се отнася за алуминиеви профили.

•С покритие отвътре.Профилът е боядисан само от вътрешната страна.

•Покрито отвън.Профилът е боядисан само от външната страна.

•Цветни.Профилът е оцветен в масово количество, което е често срещано при uPVC профилите (напр.: Cream - Cream, Nimbus - Nimbus).

•Цветно двойно ламинирано.Профилът е оцветен в масово и двойно ламиниран (например: Планински дъб - Кафяв - Планински дъб).

•Цветно вътрешно ламиниране.Профилът е оцветен в масова боя и ламиниран от вътрешната страна (напр.: Планински дъб - Кафяв - Кафяв).

•Цветно ламинирано или неламинирано.Този профил е или оцветен в масово покритие и двойно ламиниран, или само оцветен в масово покритие.

•Цветен външен ламиниран слой.Профилът е оцветен в масова боя и ламиниран от външната страна (например: Кафяв - Кафяв - Планински дъб).

•Двойно ламинирано.Профилът е двойно ламиниран, цветен или неутрален.

•Вътрешна ламинирана.Профилът е ламиниран от вътрешната страна, като може да е оцветен или неутрален.

•Ламиниран.Профилът е ламиниран, или от вътрешната, или от външната, или от двете страни.

•Неутрален.Профилът е оцветен в неутрален нюанс, като например бяло за PVC или фрезовано покритие за алуминий.

•Неутрално двойно ламинирано.Профилът е двойно ламиниран върху неутрален цвят (напр.: Златен дъб - Бял - Златен дъб).

•Неутрално вътрешно ламиниране.Профилът е ламиниран отвътре върху неутрален цвят (напр.: Златен дъб - Бяло - Бяло).

•Неутрално ламинирано или неламинирано.Този профил е или двойно ламиниран върху неутрален цвят маса, или неутрален.

•Неутрално външно ламиниране.Профилът е ламиниран отвън върху неутрален цвят (напр.: Бяло - Бяло - Златен дъб).

•Не е ламинирано.Профилът не е ламиниран.

•Не е неутрално.Профилът няма неутрален цвят.

•Външно ламинирано.Профилът е ламиниран от външната страна, като може да е оцветен или неутрален.

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Всички.

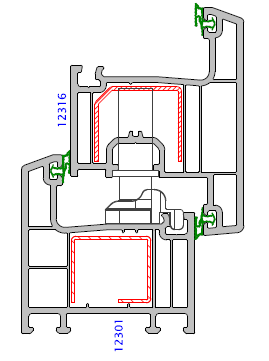

Състояние на сложен профил

TheСъстояние на сложен профилПараметърът се използва за разграничаване на изчисленията за профил въз основа на това дали се използва самостоятелно или като компонент на сложен профил. Например, профил на единичен релсов път може да претърпи различна обработка, като например дренаж, в зависимост от това дали е самостоятелен или част от сложен профил на трирелсов път. Този параметър се използва заедно с параметрите „Профил 1“ или „Тип профил“.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Профил 1>профил, разпределен от функцията:<Функция>, когато профилът е<Състояние на съставния профил>

Ценности:

•Компонент на сложен профил.Означава, че профилът е генериран като част от съставен профил.

•Сложен профил.Показва, че самият профил е сложен профил.

•Не е компонент на сложен профил.Указва, че профилът не е компонент на съставен профил.

•Не е сложен профил.Означава, че профилът не е сложен профил.

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Всички.

Задаване на условие

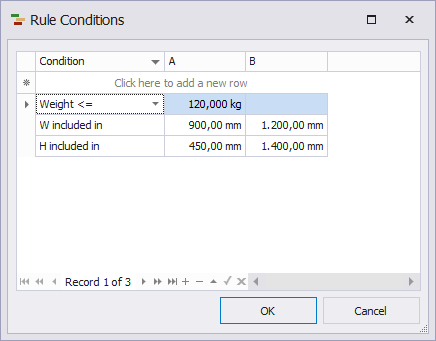

TheЗадаване на условиеПараметърът ви позволява да зададете набор от критерии, на които избраният обект трябва да отговаря, за да бъде валидирано правило. Този параметър позволява създаването на сложни условия, свързани с логическия оператор „и“. Крайният резултат от набора от условия е „Невярно“, освен ако не са изпълнени всички посочени условия, като в този случай наборът от условия се счита за валидиран.

За разлика отФункцияпараметърът,Задаване на условиеПараметърът не влияе върху количеството или стойността на резултата, който правилото ще върне.

Пример: Използвайте <Количество> брой(а) от<Аксесоар 1>, на<Тип крило>тип крило, в a(n)<Щат>статус, отваряне<Отваряне>, когато са налице следните условия<Набор от условия>са изпълнени

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Всички.

Ъгли на рязане

TheЪгли на рязанеПараметърът се използва за извършване на различни изчисления върху профили в зависимост от приложените ъгли на рязане. Например, профил, изрязан под ъгъл 45 градуса (ляво) / 45 градуса (дясно), може да даде различен резултат в сравнение със същия профил, изрязан под ъгъл 90 градуса (ляво) / 90 градуса (дясно). Този параметър работи заедно с параметрите „Профил 1“ или „Тип профил“.

Пример: Изпълнете<Операция по обработка>операция, върху профила<Профил 1>, до<Позиция>разстояние , приложено от профили с<Ъгли на рязане>ъгли на рязане

Ценности:

•45 / 45.Профилът има разрези под ъгъл 45 градуса от двете страни.

•45 / 90.Едната страна на профила е срязана под ъгъл 45 градуса, а другата страна е срязана под ъгъл 90 градуса.

•90 / 90.Профилът има разрези под ъгъл от 90 градуса от двете страни.

•По поръчка / 45.Едната страна на профила е срязана под специален ъгъл, а другата страна е срязана под ъгъл от 45 градуса.

•Персонализирано / 90.Едната страна на профила е срязана под специален ъгъл, а другата страна е срязана под ъгъл от 90 градуса.

•По поръчка / По поръчка.Двете страни на профила са с индивидуални ъглови разрези (различни от 45 и 90 градуса).

•Персонализирано / Редовно.Едната страна на профила е с рязане под специален ъгъл, а другата страна е с рязане под стандартен ъгъл (45 или 90 градуса).

•Редовен / Редовен.Профилът има правилни ъглови разрези (45 и 90 градуса) от двете страни.

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Профил.

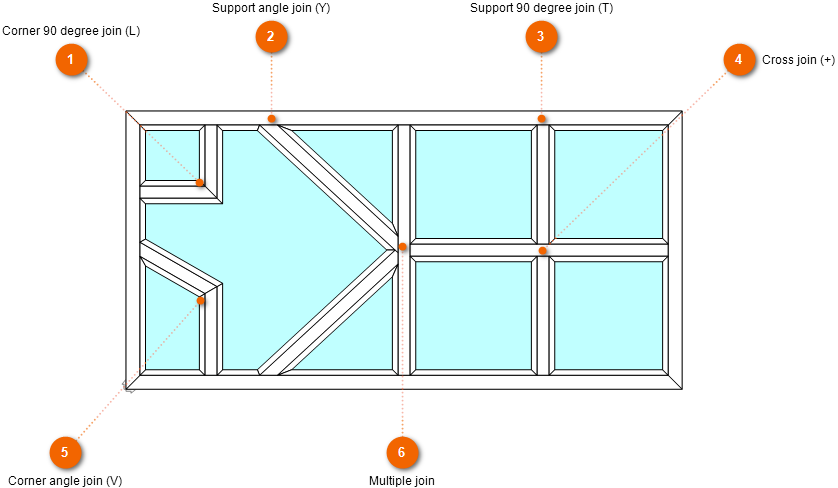

Тип рязане

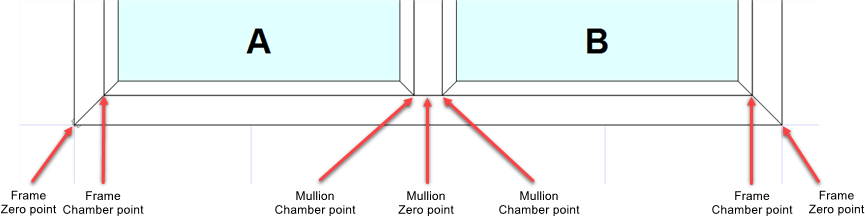

TheТип рязанеПараметърът ви позволява да правите заявки въз основа на типа рязане на ъгли и е достъпен само в шаблони за правила за съединение.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, върху стави с a(n)<Тип рязане>вид рязане, където<Профил 1>профилни срещи<Профил 2>профил

Ценности:

•Ъгъл (45)

•Хоризонтално

•Припокриваща се хоризонтална

•Припокриваща се вертикална

•Квадрат

•Вертикално

ВертикалноиВертикално припокриванепроявяват подобен външен вид, точно кактоХоризонталноиХоризонтално припокриванеправя. И в двата случая обаче дължините на рязане на профилите се различават. При конфигурацията с припокриване, профилът, който се припокрива, ще има по-голяма дължина, подравнена с размер H2 на противоположния профил. Използването на припокриващи се видове рязане е преобладаващо при дървени прозорци/врати, където профилите са преплетени. Понякога припокриващите се рязане могат да се прилагат и при алуминиеви профили, макар и в специфични сценарии.

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Присъединяване.

Функция

TheФункцияПараметърът е един от най-мощните параметри, налични в системата от правила. Основната му цел е да изчисли стойност, която ще бъде умножена поКоличествопараметър в правилото, за да се изчисли крайният резултат.

Параметърът Function може да върне различни видове резултати:

•Количество.Резултатът е скаларна стойност.

•Дължина.Резултатът се преобразува в мерна единица за дължина, обикновено в метри.

•Повърхност.Резултатът се преобразува в мерна единица за повърхност, обикновено в квадратни метри.

•Позиция.Това е колекция от координати по оста X, където ще се извършва машинна обработка.

Някои от функциите, достъпни за избор, включват и едно или повече условия, които действат като филтри за данни. Това е така, защото параметърът „Функция“ е разработен преди параметъра „Набор от условия“. В момента всички функции с филтърни условия (напр. H < C) са остарели. Вместо това трябва да използвате основната функция в правило, което също има параметър „Набор от условия“.

Пример: Изпълнете<Операция по обработка>операция, на<Тип профил>тип профил, поставен<Позиция на профила>, от функцията:<Функция>, приложен от<Режим на подравняване>точка, когато са налице следните условия<Набор от условия>са изпълнени.

Ето списък с наличните функции:

Функция: 101.Количество / Позиция = A--[x--x--x--x]--B, x <= C

ОписаниеТази функция разпределя елементите симетрично в интервал, така че разстоянието между съседните елементи да е по-малко или равно на C. Разстоянията

A и B представляват допустимите отклонения в двата края на интервала. Точките в A и B саизключениот генерирането на елементи, като се гарантира, че генерираните елементи са поставени в зададения диапазон, без да са позиционирани директно върху крайните точки.

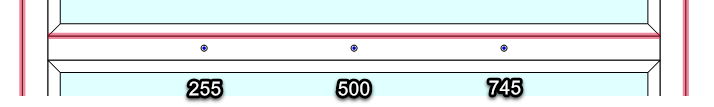

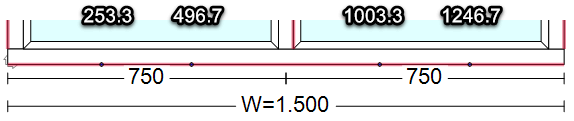

ПримерАко дължината на сегмента L = 1000 мм, A = 10 мм, B = 10 мм, C = 300 мм, резултатът ще бъде Количество = 3, Позиции = 255; 500; 745.

Функция: 102. Количество / Позиция =[A--x--x--x--x--B], x <= C

ОписаниеТази функция разпределя елементите симетрично в интервал, така че разстоянието между съседните елементи да е по-малко или равно на C. Разстоянията

A и B представляват допустимите отклонения в двата края на интервала. Точките в A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимостите A и B осигуряват прецизно поставяне и в двата края.

ПримерАко дължината на сегмента L = 1000 мм, A = 10 мм, B = 10 мм, C = 300 мм, резултатът ще бъде Количество = 5, Позиции = 10; 255; 500; 745; 990.

Функция: 103. Количество / Позиция =[A--x--x--x--x--B], x > C / 2, x <= C

Описание: Тази функция разпределя елементите симетрично в интервал, така че разстоянието между съседните елементи да е по-малко или равно на C. Разстоянията A и B представляват допустимите отклонения в двата края на интервала. Точките в A и B савключенпри генерирането на елементи, което позволява елементите да бъдат поставени директно в крайните точки. Допустимите отклонения A и B осигуряват прецизно поставяне и в двата края. Ако разстоянието между A и B е по-малко или равно на C/2, системата генерира само една централна позиция, за да предотврати пренаселването в по-малки пространства.

ПримерАко дължината на сегмента L = 1000 мм, A = 10 мм, B = 10 мм, C = 300 мм, резултатът ще бъде Количество = 5, Позиции = 10; 255; 500; 745; 990.

Функция: 104. Количество / Позиция = A--[x--x]--B || B--[x--x]--B || B--[x--x]--A, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B саизключениот генерирането на елементи.профил на стълбдейства като демаркационна точка („||“).

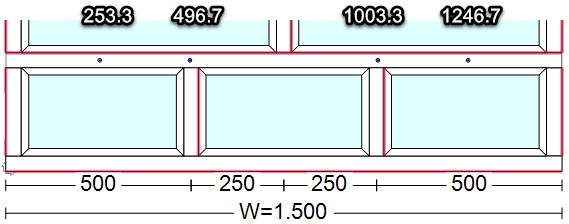

ПримерАко дължината на сегмента L = 1500 мм, A = 10 мм, B = 10 мм, C = 300 мм, резултатът ще бъде Количество = 4, Позиции = 253,3; 496,7; 1003,3; 1246,7.

Функция: 105. Количество / Позиция = A__[x__x]__B || B__[x__x]__B || B__[x__x]__A, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B саизключениот генерирането на елементи.Само профилите на колонитепозиционирангоре (отгоре)действат като демаркационни точки („||“).

ПримерАко дължината на сегмента L = 1500 мм, A = 10 мм, B = 10 мм, C = 300 мм, резултатът ще бъде Количество = 4, Позиции = 253,3; 496,7; 1003,3; 1246,7. Долните греди не генерират никакъв ефект в изчислението.

Функция: 106. Количество / Позиция = A��[x��x]��B || B��[x��x]��B || B��[x��x]��A, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B саизключениот генерирането на елементи.Само профилите на колонитепозициониранотдолу (долу)действат като демаркационни точки („||“).

ПримерАко дължината на сегмента L = 1500 мм, A = 10 мм, B = 10 мм, C = 300 мм, резултатът ще бъде Количество = 3, Позиции = 253; 750; 1250. Най-горният профил не оказва никакво влияние върху изчислението.

Функция: 107. Количество / Позиция = A__[x__x]__B |M/A| B__[x__x]__B |M/A| B__[x__x]__A, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B саизключениот генерирането на елементи.Само профилите на греди и адаптерипозиционирангоре (отгоре)действат като демаркационни точки („|M/A|“).

Функция: 108. Количество / Позиция = A��[x��x]��B |M/A| B��[x��x]��B |M/A| B��[x��x]��A, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B саизключениот генерирането на елементи.Само профилите на греди и адаптерипозициониранотдолу (долу)действат като демаркационна точка („|M/A|“).

Функция: 109. Количество / Позиция = A__[x__x]__B |M/H| B__[x__x]__B |M/H| B__[x__x]__A, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B саизключениот генерирането на елементи.Само профилите за стълбове и кукипозиционирангоре (отгоре)действат като демаркационни точки („|M/H|“).

Функция: 110. Количество / Позиция = A��[x��x]��B |M/H| B��[x��x]��B |M/H| B��[x��x] ��A, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B саизключениот генерирането на елементи.Само профилите за стълбове и кукипозициониранотдолу (долу)действат като демаркационни точки („|M/H|“).

Функция: 111. Количество / Позиция = A__[x__x]__B |M/A/H| B__[x__x]__B |M/A/H| B__[x__x]__A, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B саизключениот генерирането на елементи.Само профилите на колоната, адаптера и кукатапозиционирангоре (отгоре)действат като демаркационни точки („|M/A/H|“).

Функция: 112. Количество / Позиция = A��[x��x]��B |M/A/H| B��[x��x]��B |M/A/H| B��[x��x]��A, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B саизключениот генерирането на елементи.Само профилите на колоната, адаптера и кукатапозициониранотдолу (долу)действат като демаркационни точки („|M/A/H|“).

Функция: 113. Количество / Позиция = A__[x__x]__B |A/H| B__[x__x]__B |A/H| B__[x__x]__A, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B саизключениот генерирането на елементи.Само адаптерните и кукичните профилипозиционирангоре (отгоре)действат като демаркационни точки („|A/H|“).

Функция: 114. Количество / Позиция = A��[x��x]��B |A/H| B��[x��x]��B |A/H| B��[x��x]��A, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B саизключениот генерирането на елементи.Само адаптерните и кукичните профилипозициониранотдолу (долу)действат като демаркационни точки („|A/H|“).

Функция: 115. Количество / Позиция = [A--x--x--B] || [B--x--x--B] || [B--x--x--A], x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимите отклонения A и B осигуряват прецизно поставяне в двата края и около точките на разграничение.профил на стълбдейства като демаркационна точка („||“).

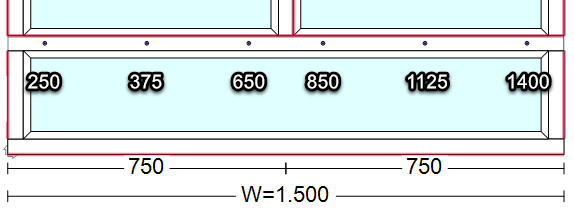

ПримерАко дължината на сегмента L = 1500 мм, A = 100 мм, B = 100 мм, C = 300 мм, резултатът ще бъде Количество = 6, Позиции = 100; 375; 650; 850; 1125; 1400.

Функция: 116. Количество / Позиция = [A__x__x__B] || [B__x__x__B] || [B__x__x__A], x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимостите A и B осигуряват прецизно поставяне в двата края и около точките на разграничение.Само профилите на колонитепозиционирангоре (отгоре)действат като демаркационни точки („||“).

ПримерАко дължината на сегмента L = 1500 мм, A = 100 мм, B = 50 мм, C = 300 мм, резултатът ще бъде Количество = 8, Позиции = 100; 300; 500; 700; 800; 1000; 1200; 1400. Долните греди не генерират никакъв ефект в изчислението.

Функция: 117. Количество / Позиция = [A��x��x��B] || [B��x��x��B] || [B��x��x��A], x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимостите A и B осигуряват прецизно поставяне в двата края и около точките на разграничение.Само профилите на колонитепозициониранотдолу (долу)действат като демаркационни точки („||“).

ПримерАко дължината на сегмента L = 1500 мм, A = 100 мм, B = 50 мм, C = 300 мм, резултатът ще бъде Количество = 9, Позиции = 100; 275; 450; 550; 750; 950; 1050; 1225; 1400. Най-горният греди не оказва никакво влияние върху изчислението.

Функция: 118. Количество / Позиция = [A__x__x__B] |M/A| [B__x__x__B] |M/A| [B__x__x__A], x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимостите A и B осигуряват прецизно поставяне в двата края и около точките на разграничение.Само профилите на греди и адаптерипозиционирангоре (отгоре)действат като демаркационни точки („|M/A|“).

Функция: 119. Количество / Позиция = [A��x��x��B] |M/A| [B��x��x��B] |M/A| [B��x��x��A], x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимостите A и B осигуряват прецизно разполагане в двата края и около точките на разграничение.Само профилите на греди и адаптерипозициониранотдолу (долу)действат като демаркационна точка („|M/A|“).

Функция: 120. Количество / Позиция = [A__x__x__B] |M/H| [B__x__x__B] |M/H| [B__x__x__A], x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимостите A и B осигуряват прецизно поставяне в двата края и около точките на разграничение.Само профилите за стълбове и кукипозиционирангоре (отгоре)действат като демаркационни точки („|M/H|“).

Функция: 121. Количество / Позиция = [A��x��x��B] |M/H| [B��x��x��B] |M/H| [B��x��x��A], x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимостите A и B осигуряват прецизно поставяне в двата края и около точките на разграничение.Само профилите за стълбове и кукипозициониранотдолу (долу)действат като демаркационни точки („|M/H|“).

Функция: 122. Количество / Позиция = [A__x__x__B] |M/A/H| [B__x__x__B] |M/A/H| [B__x__x__A], x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимостите A и B осигуряват прецизно поставяне в двата края и около точките на разграничение.Само профилите на колоната, адаптера и кукатапозиционирангоре (отгоре)действат като демаркационни точки („|M/A/H|“).

Функция: 123. Количество / Позиция = [A��x��x��B] |M/A/H| [B��x��x��B] |M/A/H| [B��[x��x]��A, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимостите A и B осигуряват прецизно поставяне в двата края и около точките на разграничение.Само профилите за стълб, адаптер и кукапозициониранотдолу (долу)действат като демаркационни точки („|M/A/H|“).

Функция: 124. Количество / Позиция = [A__x__x__B] |A/H| [B__x__x__B] |A/H| [B__x__x__A], x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимостите A и B осигуряват прецизно разполагане в двата края и около точките на разграничение.Само адаптерните и кукичните профилипозиционирангоре (отгоре)действат като демаркационни точки („|A/H|“).

Функция: 125. Количество / Позиция = [A��x��x��B] |A/H| [B��x��x��B |A/H| [B��x��x��A], x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимостите A и B осигуряват прецизно поставяне в двата края и около точките на разграничение.Само адаптерните и кукичните профилипозициониранотдолу (долу)действат като демаркационни точки („|A/H|“).

Функция: 126. Количество / Позиция = [A--x--x--B] || [B--x--x--B] || [B--x--x--A], x > C / 2, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява елементите да бъдат поставени директно в крайните точки. Допустимите отклонения A и B осигуряват прецизно поставяне в двата края и около точките на разграничение. Ако разстоянието между A и B е по-малко или равно на C/2, системата генерира само една централна позиция, за да предотврати пренаселването в по-малки пространства.профил на стълбдейства като демаркационна точка („||“).

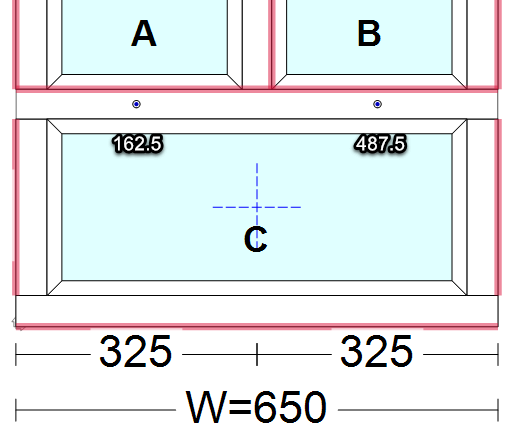

ПримерАко дължината на сегмента L = 650 мм, A = 100 мм, B = 100 мм, C = 300 мм, резултатът ще бъде Количество = 2, Позиции = 162,5; 487,5;

Функция: 127. Количество / Позиция = [A__x__x__B] || [B__x__x__B] || [B__x__x__A], x > C / 2, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява елементите да бъдат поставени директно в крайните точки. Допустимите отклонения A и B осигуряват прецизно поставяне в двата края и около точките на разграничение. Ако разстоянието между A и B е по-малко или равно на C/2, системата генерира само една централна позиция, за да предотврати пренаселването в по-малки пространства.Само профилите на колонитепозиционирангоре (отгоре)действат като демаркационни точки („||“).

Функция: 128. Количество / Позиция = [A��x��x��B] || [B��x��x��B] || [B��x��x��A], x > C / 2, x <= C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява елементите да бъдат поставени директно в крайните точки. Допустимите отклонения A и B осигуряват прецизно поставяне в двата края и около точките на разграничение. Ако разстоянието между A и B е по-малко или равно на C/2, системата генерира само една централна позиция, за да предотврати пренаселването в по-малки пространства.Само профилите на колонитепозициониранотдолу (долу)действат като демаркационни точки („||“).

Функция: 201. Количество = A * L + B

ОписаниеРезултатът едължина (P)променени с два коефициента: A и B, във функция от първа степен. Тази функция може да се използва само заедно с 1D обекти (напр. сегмент или профил). Резултатът се закръглява надолу.

Функция: 202. Количество = A * P + B

ОписаниеРезултатът епериметър (P)променена от два коефициента: A и B, във функция от първа степен. Тази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 203. Количество = A * Тегло + B

ОписаниеРезултатът етегло (Wt)променени с два коефициента: A и B, във функция от първа степен. Резултатът се закръглява надолу.

Функция: 204. Количество = A * S + B

ОписаниеРезултатът еповърхност (S)променени с два коефициента: A и B, във функция от първа степен. Резултатът се закръглява надолу.

Функция: 205. Количество = A, когато L > B и L <= C

ОписаниеТази функция връща стойността A, но само акодължина (L)параметърът епо-голямо от B и по-малко или равно на CТази функция може да се използва само заедно с 1D обекти (напр. сегмент или профил).

Функция: 206. Количество = A, когато R > B и R <= C

ОписаниеТази функция връща стойността A, но само акорадиус (R)параметърът епо-голямо от B и по-малко или равно на C.

Функция: 207. Количество = A, когато P > B и P <= C

ОписаниеТази функция връща стойността A, но само акопериметър (P)параметърът епо-голямо от B и по-малко или равно на CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като например крило, рамка или стъкло).

Функция: 208. Количество = A, когато Wt > B и Wt <= C

ОписаниеТази функция връща стойността A, но само акотегло (Wt)параметърът епо-голямо от B и по-малко или равно на C.

Функция: 209. Количество = A, когато S > B и S <= C

ОписаниеТази функция връща стойността A, но само акоповърхност (S)параметърът епо-голямо от B и по-малко или равно на C.

Функция: 210. Количество = A, когато W > B и W <= C

ОписаниеТази функция връща стойността A, но само акоширина (Ш)параметърът епо-голямо от B и по-малко или равно на C.

Функция: 211. Количество = A, когато H > B и H <= C

ОписаниеТази функция връща стойността A, но само аковисочина (В)параметърът епо-голямо от B и по-малко или равно на C.

Функция: 212. Количество = A * L + B, когато L > C

ОписаниеТази функция връщадължина (L)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът дължина (L) епо-голямо от CТази функция може да се използва само заедно с 1D обекти (напр. сегмент или профил). Резултатът се закръглява надолу.

Функция: 213. Количество = A * R + B, когато R > C

ОписаниеТази функция връщарадиус (R)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът радиус (R) епо-голямо от CРезултатът се закръглява надолу.

Функция: 214. Количество = A * P + B, когато P > C

ОписаниеТази функция връщапериметър (P)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът периметър (P) епо-голямо от CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 215. Количество = A * Тегло + B, когато Тегло > C

ОписаниеТази функция връщатегло (Wt)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът тегло (Wt) епо-голямо от CРезултатът се закръглява надолу.

Функция: 216. Количество = A * S + B, когато S > C

ОписаниеТази функция връщаповърхност (S)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът на повърхността (S) епо-голямо от CРезултатът се закръглява надолу.

Функция: 217. Количество = A * W + B, когато W > C

ОписаниеТази функция връщатегло (W)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът тегло (W) епо-голямо от CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 218. Количество = A * H + B, когато H > C

ОписаниеТази функция връщависочина (В)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът височина (H) епо-голямо от CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 219. Количество = A * L + B, когато L <= C

ОписаниеТази функция връщадължина (L)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът дължина (L) епо-малко или равно на CТази функция може да се използва само заедно с 1D обекти (напр. сегмент или профил). Резултатът се закръглява надолу.

Функция: 220. Количество = A * R + B, когато R <= C

ОписаниеТази функция връщарадиус (R)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът радиус (R) епо-малко или равно на CРезултатът се закръглява надолу.

Функция: 221. Количество = A * P + B, когато P <= C

ОписаниеТази функция връщапериметър (P)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът периметър (P) епо-малко или равно на CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 222. Количество = A * Тегло + B, когато Тегло <= C

ОписаниеТази функция връщатегло (Wt)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът тегло (Wt) епо-малко или равно на CРезултатът се закръглява надолу.

Функция: 223. Количество = A * S + B, когато S <= C

ОписаниеТази функция връщаповърхност (S)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът на повърхността (S) епо-малко или равно на CРезултатът се закръглява надолу.

Функция: 224. Количество = A * W + B, когато W <= C

ОписаниеТази функция връщаширина (Ш)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът ширина (W) епо-малко или равно на CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 225. Количество = A * H + B, когато H <= C

ОписаниеТази функция връщависочина (В)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът височина (H) епо-малко или равно на CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 226. Количество = A * Na + B

ОписаниеТази функция връща брой отsash adapters (Na)променени с два коефициента: A и B, във функция от първа степен. Важно е да се отбележи, че тази функция не брои самите профили на адаптерите (напр. „Адаптер - Прозорец/Врата“, „Адаптер - Плъзгащ се прозорец/Врата“ и т.н.). Вместо това, тя брои позициите в дизайна, където е необходим адаптер. Резултатът се закръглява надолу.

ПримерФренският прозорец има 1 позиция на адаптера. Плъзгащият се прозорец OXXO има 1 позиция на адаптера.

Функция: 227. Количество = A * Nh + B

ОписаниеТази функция връщаброй куки (Nh)променени с два коефициента: A и B, във функция от първа степен. Важно е да се отбележи, че тази функция не брои самите профили на куките (напр. „Кука - Плъзгащ се прозорец“, „Кука - Плъзгаща се врата“ и т.н.). Вместо това, тя брои позициите в дизайна, където е необходима кука. Резултатът се закръглява надолу.

ПримерФренски прозорец има 0 позиции за куки. Плъзгащ се прозорец OXXO има 2 позиции за куки. Врата OX има 1 позиция за куки.

Функция: 228. Количество = A * Nt + B

ОписаниеТази функция връщаброй тръби (Nt)променени с два коефициента: A и B, във функция от първа степен. Важно е да се отбележи, че тази функция не брои самите профили на куките (напр. „Ролетна щора - тръба / брадва“). Вместо това, тя брои позициите в дизайна, където е необходим тръбен профил. Резултатът се закръглява надолу.

Функция: 229. Количество = A * Nt + B, когато Nt > C

ОписаниеТази функция връщаброй тръби (Nt)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът брой на тръбите (Nt) епо-голямо от CВажно е да се отбележи, че тази функция не брои самите профили на тръбите (напр. „Ролетна щора - Тръба / Брадва“). Вместо това, тя брои позициите в дизайна, където е необходим профил на тръбата. Резултатът се закръглява надолу.

Функция: 230. Количество = A * Nt + B, когато Nt <= C

ОписаниеТази функция връщаброй тръби (Nt)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът брой на тръбите (Nt) епо-малко или равно на CВажно е да се отбележи, че тази функция не брои самите профили на тръбите (напр. „Ролетна щора - Тръба / Брадва“). Вместо това, тя брои позициите в проекта, където е необходим профил на тръбата. Резултатът се закръглява надолу.

Функция: 231. Количество = A * NLite + B

Описание: Тази функция изчисляваброй стъклени светлини (NLite)в резултат на използването на колониални пръти (известни също като грузински пръти). Изчислението се коригира с два коефициента, A и B, като се използва линейно уравнение (от първа степен). Всеки правоъгълник, образуван от вертикалното и хоризонталното разделяне с профил от грузински прът, се брои за един лайт. Тази функция може да се използва само заедно с тип стъклено крило. Резултатът се закръглява надолу.

Пример:Деление 3 x 3 ще брои 9 лита. Дизайнът по-долу ще брои 10 лита.

Функция: 232. Количество = A, когато Hp >= B и Hp =< C

ОписаниеТази функция връща стойността A, но само акоположение на дръжката (Hp)параметърът епо-голямо или равно на B и по-малко или равно на CТази функция може да се използва само заедно с 2D обекти, към които е прикрепен манипулатор (напр. правоъгълник, като например крило).

Функция: 233. Количество = A, когато Hp min >= B и Hp min <= C

ОписаниеТази функция връща стойността A, но само акоминимална позиция на дръжката (Hp min)параметърът епо-голямо или равно на B и по-малко или равно на CТази функция може да се използва само заедно с 2D обекти, към които е прикрепена дръжка (напр. правоъгълник, като например крило на прозорец). Минималната позиция на дръжката (Hp min) се изчислява като минималното разстояние между дръжката и двата края на страната, на която е монтирана.

Функция: 234. Количество = A, когато Pp >= B и Pp <= C

ОписаниеТази функция връща стойността A, но само акопозиция на завъртане (Pp)параметърът епо-голямо или равно на B и по-малко или равно на CТази функция може да се използва само заедно с 2D обекти, към които е прикрепен манипулатор (напр. правоъгълник, като например крило).

Функция: 235. Количество = A * NSa + B, когато NSa = C

Описание: Тази функция изчислява количеството, като променяброй крила на активната част на сгъваема конструкция (NSa)използвайки два коефициента: A и B, образувайки уравнение от първа степен. Функцията се прилага само ако броят на крилата (NSa) еравно на CТази функция е специфична за типове със сгъваеми крила.

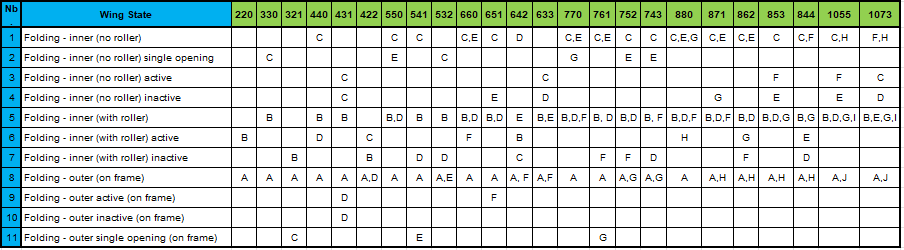

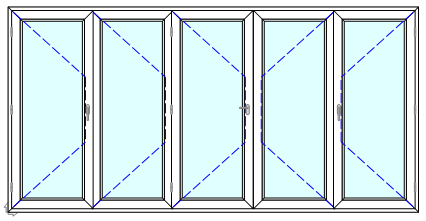

Пример:в сгъваема 532 конструкция (чертеж по-долу), NSa = 3, отваряне наляво (изглед отвътре).

Функция: 236. Количество = A * NSi + B, когато NSi = C

Описание: Тази функция изчислява количеството, като променяброй крила на неактивната част на сгъваема конструкция (NSi)използвайки два коефициента: A и B, образувайки уравнение от първа степен. Функцията се прилага само ако броят на крилата на неактивната част (NSi) еравно на CТази функция е специфична за типове със сгъваеми крила.

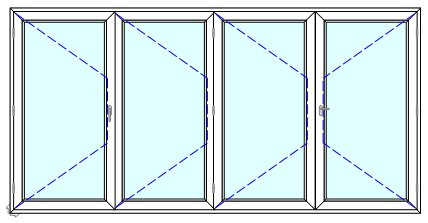

Пример:в сгъваема 532 структура (чертеж по-долу), NSi = 2, отваряне надясно (изглед отвътре).

Функция: 237. Количество = A, когато NSa = B и NSi = C

ОписаниеТази функция връща стойност A само когато броят на крилата на активната част е равен на B, а броят на крилата на неактивната част е равен на C. Тази функция е специфична за типове сгъваеми крила.

Пример:В сгъваема 431 структура (чертеж по-долу), NSa = 1, отваряне надясно и NSi = 3, отваряне наляво (изглед отвътре).

Функция: 238. Количество = A, когато A2q >= B и A2q <= C

ОписаниеТази функция връща стойносттаАсамо ако параметърът Aq (представляващ количеството на Аксесоар 2) епо-голямо или равно на B и по-малко или равно на CПараметърът „Аксесоар 2“ трябва да присъства в правилото, където се прилага тази функция.Забележка: Тази функция е остаряла. Използвайте параметъра „Задаване на условие“ вместо това.

Функция: 301. Дължина = A * L + B

ОписаниеРезултатът едължина (P)променени с два коефициента: A и B, във функция от първа степен. Тази функция може да се използва само заедно с 1D обекти (напр. сегмент или профил). Резултатът се закръглява надолу.

Функция: 302. Дължина = A * W + B

ОписаниеТази функция връщаширина (Ш)променена от два коефициента: A и B, във функция от първа степен. Тази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 303. Дължина = A * H + B

ОписаниеТази функция връщависочина (В)променена от два коефициента: A и B, във функция от първа степен. Тази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 304. Дължина = A * W + B * H + C

ОписаниеТази функция връщаширина (Ш),плюсвисочина (В)променена с три коефициента: A, B и C, във функция от първа степен. Тази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 305. Дължина = A * P + B

ОписаниеТази функция връщапериметър (P)променена от два коефициента: A и B, във функция от първа степен. Тази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 306. Дължина = A * L + B, когато L > C

ОписаниеРезултатът едължина (P)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът брой на дължината (L) епо-голямо от CТази функция може да се използва само заедно с 1D обекти (напр. сегмент или профил). Резултатът се закръглява надолу.

Функция: 307. Дължина = A * W + B, когато W > C

ОписаниеТази функция връщаширина (Ш)променени от два коефициента: A и B, във функция от първа степен, но само ако броят на параметъра ширина (W) епо-голямо от CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 308. Дължина = A * H + B, когато H > C

ОписаниеТази функция връщависочина (В)променени от два коефициента: A и B, във функция от първа степен, но само ако броят на параметъра височина (H) епо-голямо от CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 309. Дължина = A * P + B, когато P > C

ОписаниеТази функция връщапериметър (P)променен от два коефициента: A и B, във функция от първа степен, но само ако параметърът брой на периметъра (P) епо-голямо от CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 310. Дължина = A * L + B, когато L <= C

ОписаниеРезултатът едължина (P)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът брой на дължината (L) епо-малко или равно на CТази функция може да се използва само заедно с 1D обекти (напр. сегмент или профил). Резултатът се закръглява надолу.

Функция: 311. Дължина = A * W + B, когато W <= C

ОписаниеТази функция връщаширина (Ш)променени от два коефициента: A и B, във функция от първа степен, но само ако броят на параметъра ширина (W) епо-малко или равно на CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 312. Дължина = A * H + B, когато H <= C

ОписаниеТази функция връщависочина (В)променени от два коефициента: A и B, във функция от първа степен, но само ако броят на параметъра височина (H) епо-малко или равно на CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 313. Дължина = A * P + B, когато P <= C

ОписаниеТази функция връщапериметър (P)променен от два коефициента: A и B, във функция от първа степен, но само ако параметърът брой на периметъра (P) епо-малко или равно на CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 314. Дължина = A * Gp + B * Pp + C

ОписаниеРезултатът е размер, изчислен въз основа на пролуката, където е монтирано шарнирното крило (Gp), и позицията на шарнирно завъртане (Pp), променени с три коефициента: A, B и C, във функция от първа степен.

Функция: 315. Дължина = A * Lp + B * Pp + C

ОписаниеРезултатът е размер, изчислен въз основа на дължината на профила, към който е прикрепена шарнирната панта (Lp), и позицията на завъртане (Pp), променени с три коефициента: A, B и C, във функция от първа степен. При вертикална шарнирна врата Lp е ширината на крилото.

Функция: 401. Повърхност = A * S + B

ОписаниеТази функция връщаповърхност (S)променена от два коефициента: A и B, във функция от първа степен. Тази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 402. Повърхност = A * S + B, когато S > C

ОписаниеТази функция връщаповърхност (S)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът „брой на повърхности“ (S) епо-голямо от CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 403. Повърхност = A * S + B, когато S <= C

ОписаниеТази функция връщаповърхност (S)променени от два коефициента: A и B, във функция от първа степен, но само ако параметърът „брой на повърхности“ (S) епо-малко или равно на CТази функция може да се използва само заедно с 2D обекти (напр. правоъгълник, като крило, рамка или стъкло). Резултатът се закръглява надолу.

Функция: 501. Позиция = A--[x--x--x--x]--B, Nb(x) = C

ОписаниеРазпределете количество от C елементи симетрично между A и B. Разстоянията A и B представляват допустимите отклонения в двата края на интервала. Точките в A и B саизключениот генерирането на елементи, като се гарантира, че генерираните елементи са поставени в зададения диапазон, без да са позиционирани директно върху крайните точки.

ПримерАко дължината на сегмента L = 1000 мм, A = 100 мм, B = 100 мм, C = 3, резултатът ще бъде Количество = 3, Позиции = 300; 500; 700.

Функция: 502. Позиция = [A--x--x--x--x--B], Nb(x) = C

ОписаниеРазпределете количество от C елементи симетрично между A и B. Разстоянията A и B представляват допустимите отклонения в двата края на интервала. Точките в A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимостите A и B осигуряват прецизно поставяне и в двата края.

ПримерАко дължината на сегмента L = 1000 мм, A = 100 мм, B = 100 мм, C = 3, резултатът ще бъде Количество = 3, Позиции = 100; 500; 900.

Функция: 503. Позиция = A--[x--x--x--x]--B

ОписаниеРазпределете количество C от елементи симетрично между A и B. Разпределеното количество C е спомагателното количество в правилото, в което се използва функцията. Разстоянията A и B представляват допустимите отклонения в двата края на интервала. Точките в A и B са изключени от генерирането на елементи, като по този начин се гарантира, че генерираните елементи са поставени в зададения диапазон, без да са позиционирани директно върху крайните точки.

Функция: 504. Позиция = [A--x--x--x--x--B]

ОписаниеРазпределете количество C от елементи симетрично между A и B. Разпределеното количество C е спомагателното количество в правилото, в което се използва функцията. Разстоянията A и B представляват допустимите отклонения в двата края на интервала. Точките в A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимите отклонения A и B осигуряват прецизно поставяне и в двата края.

Функция: 505. Позиция = A--[x--x]--B || B--[x--x]--B || B--[x--x]--A, Nb(x) = C

ОписаниеРазпределете количество C от елементи симетрично, с допуски A в двата края на сегмента и B отляво и отдясно на точките на разграничение. Точки A и B саизключениот генерирането на елементи.профил на стълбдейства като демаркационна точка („||“).

Функция: 506. Позиция = A__[x__x]__B || B__[x__x]__B || B__[x__x]__A, Nb(x) = C

ОписаниеРазпределете количество C от елементи симетрично, с допуски A в двата края на сегмента и B отляво и отдясно на точките на разграничение. Точки A и B саизключениот генерирането на елементи.Само профилите на колонитепозиционирангоре (отгоре)действат като демаркационни точки („||“).

Функция: 507. Позиция = A��[x��x]��B || B��[x��x]��B || B��[x��x]��A, Nb(x) = C

ОписаниеРазпределете количество C от елементи симетрично, с допуски A в двата края на сегмента и B отляво и отдясно на точките на разграничение. Точки A и B саизключениот генерирането на елементи.Само профилите на колонитепозициониранотдолу (долу)действат като демаркационни точки („||“).

Функция: 508. Позиция = [A--x--x--B] || [B--x--x--B] || [B--x--x--A], Nb(x) = C

ОписаниеРазпределете количество C от елементи симетрично, с допуски A в двата края на сегмента и B отляво и отдясно на точките на разграничение. Точки A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимите отклонения A и B осигуряват прецизно поставяне в двата края и около точките на разграничение.профил на стълбдейства като демаркационна точка („||“).

Функция: 509. Позиция = [A__x__x__B] || [B__x__x__B] || [B__x__x__A], Nb(x) = C

ОписаниеРазпределете количество C от елементи симетрично, с допуски A в двата края на сегмента и B отляво и отдясно на точките на разграничение. Точки A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимостите A и B осигуряват прецизно поставяне в двата края и около точките на разграничение.Само профилите на колонитепозиционирангоре (отгоре)действат като демаркационни точки („||“).

Функция: 510. Позиция = [A��x��x��B] || [B��x��x��B] || [B��x��x��A], Nb(x) = C

ОписаниеРазпределете елементите симетрично в интервали, по-малки или равни на C, с допуски A в двата края на сегмента и B отляво и отдясно на демаркационните точки. Точки A и B савключенпри генерирането на елементи, което позволява поставянето им директно в крайните точки. Допустимостите A и B осигуряват прецизно поставяне в двата края и около точките на разграничение.Само профилите на колонитепозициониранотдолу (долу)действат като демаркационни точки („||“).

Функция: 511. Позиция = A * Hp + B

ОписаниеРезултатът е позицията на дръжката (Hp), променена от два коефициента: A и B, във функция от първа степен.

Функция: 512. Позиция = A * Hp min + B

ОписаниеТази функция връща стойността, наречена минимална позиция на дръжката (Hp min), променена с два коефициента: A и B, във функция от първа степен. Минималната позиция на дръжката (Hp min) се изчислява като минималното разстояние между дръжката и двата края на страната, на която е монтирана.

Функция: 513. Позиция = A * Pp + B

ОписаниеРезултатът е позицията на въртене (Pp), променена от два коефициента: A и B, във функция от първа степен.

Функция: 514. Позиция = A * Lp + B * Pp + C

ОписаниеРезултатът е позиция, изчислена въз основа на дължината на профила, към който е прикрепена шарнирната панта (Lp), и позицията на завъртане (Pp), променена с три коефициента: A, B и C, във функция от първа степен. При вертикална шарнирна врата Lp е ширината на крилото.

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Всички.

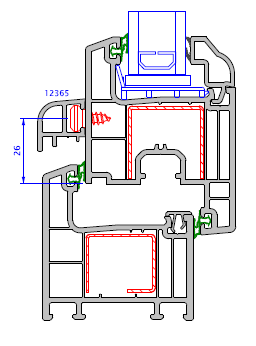

Дебелина на уплътнението

TheДебелина на уплътнениетоПараметърът служи единствено за определяне на подходящите уплътнения, след като профилът, стъклото и стъклопакетът са избрани. Важно е да се отбележи, че стойността на параметъра представлява сумата от две уплътнения: фиксираното уплътнение (в зелено) и това от страната на стъклопакета (в сиво).

Стойността на дебелината на уплътнението се изчислява по следната формула:

Дебелина на стъклото=W1 профил–W1 стъклопакет–Дебелина на стъклото, където профилът може да бъде: рамка, крило, преграда, адаптер и др.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип панел>тип панел, на<Тип крило>тип крило, разпределен по функцията:<Функция>, когато остане място за уплътненията<Дебелина на уплътнението>мм

При оценката на правилата, параметърът на дебелината на стъклото се сравнява с действителната стойност, получена по време на проектирането, като се използва толеранс, наречен Толеранс на уплътнението (mm), който е дефиниран вопциите на приложениетопод Други / Дизайн – Общи. Стойността по подразбиране за този толеранс е зададена на 1 мм. Това означава, че ако параметърът „Дебелина на стъклото“ има стойност 6 мм в правилото, изчислена стойност от 6,2 мм ще се счита за съвпадение, тъй като попада в рамките на допустимото отклонение от 1 мм.

Този параметър има следните ограничения:

•Система: Фитинги и аксесоари.

•Тип правило: Крило.

Стъкло

TheСтъклоПараметърът позволява различни изчисления въз основа на кода на стъклото, използвано в даден обект, който също е идентифициран в правилото.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип крило>тип крило, код за пълнене<Стъкло>, разпределени по функция<Функция>

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Крило.

Тип на присъединяване

TheТип на присъединяванеПараметърът позволява запитване за начина, по който се пресичат два или повече профила. Идентифицирането на модела на пресичане е от съществено значение за определяне на аксесоарите, които са свързани с него.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип на присъединяване>типове съединения, където<Профил 1>профилни срещи<Профил 2>профил

Ценности:

•Ъглово съединение (V)Означава ъгъл, чийто ъгъл е различен от 90 градуса.

•Ъглово съединение под ъгъл 90 градуса (L)Означава ъгъл от 90 градуса.

•Ъглово съединение (L или V).Включва предишните две стойности, съвпадащи с всеки ъгъл.

•Поддържа 90-градусово съединение (T)Означава 90-градусово съединение, наричано още Т-образно съединение.

•Ъглово съединение на опората (Y)Означава съединение, което има ъгъл, различен от 90 градуса, наричано ъглово съединение или Y-образно съединение.

•Подпорно съединение (T или Y)Включва предишните две стойности, съответстващи на всяко опорно съединение. Не генерира резултати за ъглови съединения.

•Кръстосано съединение (+)Идентифицира съединение, при което три профила са свързани като кръст с ъгли от 90 градуса от всички страни.

•X съединениеИдентифицира съединение, при което три профила са съединени на кръст с ъгли, различни от 90 градуса.

•Кръстосано (+) или X съединениеВключва предишните две стойности, съвпадайки както с кръстосано, така и с X-съединение.

•Множествено присъединяванеИдентифицира съединение на четири или повече профила.

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Присъединяване.

Труд

Основният параметър на правило за труд. Това обозначава елемента (трудова операция), който ще бъде включен в спецификацията на материалите, ако всички условия са изпълнени.

Този параметър има следните ограничения:

•Система: Труд.

•Тип правило: Всички.

Вид материал

TheВид материалПараметърът позволява заявка в рамките на правилото за вида дървесина, от която е приготвен даден профил. Този параметър е валиден само за дървени профили.

Този параметър има следните ограничения:

•Система: Фитинги и аксесоари.

•Тип правило: Всички.

Съобщение

Основният параметър на правило за съобщения. Това означава съобщението, което ще се задейства, ако всички условия са изпълнени.

Този параметър има следните ограничения:

•Система: Съобщение.

•Тип правило: Всички.

Откриване

TheОткриванеПараметърът „Тип отваряне“ позволява запитване за начина, по който се отваря крилото, като се фокусира върху страната, около която се завърта крилото. Този параметър е коренно различен от параметъра „Тип отваряне“. Докато параметърът „Отваряне“ запитва за посоката на движение X или Y, параметърът „Тип отваряне“ запитва за посоката на движение Z.

Ценности:

•Дъно.Крилото се завърта около долната страна, като пантите обикновено са отдолу.

•Персонализирано.Крилото е с неизвестна посока на отваряне.

•Хоризонтално.Крилото се плъзга по оста X.

•Ляво.Крилото се завърта около лявата страна, като пантите обикновено са отляво.

•Долу вляво.Крилото се завърта около долната лява страна, засягайки обекти с повече от четири страни (напр. трапец, шестоъгълник и др.).

•Долу вдясно.Крилото се завърта около долната дясна страна, засягайки обекти с повече от четири страни (напр. трапец, шестоъгълник и др.).

•Точно така.Крилото се завърта около дясната страна, като пантите обикновено са отдясно.

•Топ.Крилото се завърта около горната страна, като пантите обикновено са отгоре.

•Горе вляво.Крилото се завърта около горната лява страна, засягайки обекти с повече от четири страни (напр. трапец, шестоъгълник и др.).

•Горе вдясно.Крилото се завърта около горния десен ъгъл, засягайки обекти с повече от четири страни (напр. трапец, шестоъгълник и др.).

•Вертикално.Крилото се плъзга по оста Y.

•Всички страни.Крилото се завърта около която и да е от горната, лявата, дясната или долната страна.

•Всички посоки.Крилото се плъзга хоризонтално или вертикално.

•Всички.Тази стойност съответства на всяко крило, което се завърта около горната, лявата, дясната или долната страна или се плъзга хоризонтално или вертикално, комбинирайки Всички страни и Всички посоки.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип крило>тип крило, отваряне<Отваряне>

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Крило.

Тип отваряне

TheТип отварянеПараметърът позволява запитване за това как се отваря крилото. Той може да прави разлика между крила, които се движат навътре в сградата, и такива, които се отварят навън. Това е жизненоважен параметър за генериране на различни спецификации за един и същ тип прозорец или врата, които се отварят навътре или навън.

Ценности:

•Към вътрешността.Идентифицира обект (в повечето случаи крило на прозорец), който се отваря към вътрешността на сградата.

•Към навън.Идентифицира обект (в повечето случаи крило на прозорец), който се отваря към външната страна на сградата.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип крило>тип крило, отваряне<Тип отваряне>, с<Тип структура>тип структура

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Крило.

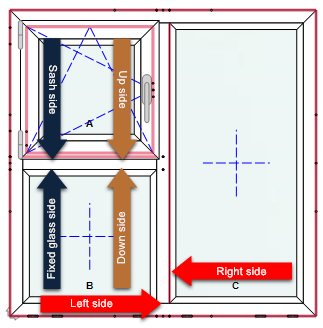

Операция „Сайд“

TheОперация „Сайд“Параметърът ви позволява да контролирате от коя страна на профила ще се извърши машинна обработка. Важно е да се отбележи, че "страна„" не се отнася до шестте страни на профила, а е относително спрямо позицията на профила в дизайна (прозорец/врата). Например, „Горена страна“ е от значение за хоризонтален профил, докато „Лява страна“ и „Дясна страна“ са от значение за вертикален профил.

Друг важен аспект на този параметър е, че той може да се използва само в правила, типизирани с профилен код. Този параметър позволява прецизен контрол върху това как ще се обработва профилът. Скобите, бидейки симетрични профили, могат да се обработват от всяка страна. Следователно е важно да се посочи от коя страна трябва да се извърши машинна обработка.

Ценности:

•По подразбиране.Не е определена конкретна страна за операцията. Избирането на тази стойност позволява на системата да определи от коя страна ще се извърши операцията.

•Долната страна.Операцията ще се извърши отдолу. Тази стойност е приложима за хоризонтални профили (напр. греди) и показва, че операцията ще се извърши върху лицевата страна на профила, открита към дъното на конструкцията.

•Отгоре.Операцията ще се извърши отгоре. Тази стойност е приложима за хоризонтални профили (напр. греди) и показва, че операцията ще се извърши върху лицевата страна на профила, изложена на горната част на конструкцията.

•Лява страна.Операцията ще се извърши от лявата страна. Тази стойност е приложима за вертикални профили (напр. греди) и показва, че операцията ще се извърши върху лицевата страна на профила, която е отляво на конструкцията.

•Дясната страна.Операцията ще се извърши от дясната страна. Тази стойност е приложима за вертикални профили (напр. греди) и показва, че операцията ще се извърши върху лицевата страна на профила, която е отдясно на конструкцията.

•Фиксирана стъклена страна.Операцията ще се извърши от страната с фиксирано остъкляване. Тази стойност е приложима както за вертикални, така и за хоризонтални профили (напр. первази) и означава, че операцията ще се извърши от лицевата страна на профила, където има фиксирано остъкляване. Ако има фиксирани остъкляващи панели или крила от двете страни, системата ще реши от коя страна да работи.

•Страна на крилото.Операцията ще се извърши от страната на крилото. Тази стойност е приложима както за вертикални, така и за хоризонтални профили (напр. первази) и показва, че операцията ще се извърши от страната на профила, където има крило. Ако има фиксирани остъкляващи панели или крила от двете страни, системата ще реши от коя страна да работи.

Пример: Изпълнете<Операция по обработка>операция на<Операционна страна>, върху типа профил <Тип профил>, поставен<Ориентация на профила>, когато профилът е<Позиция на профила int / ext>, от функцията: <Функция>, приложена от<Режим на подравняване>

Този параметър има следните ограничения:

•Система: CNC.

•Тип правило: Профил.

Тип панел

TheТип панелПараметърът ви позволява да идентифицирате слоя, върху който е поставен обектът, и вида на конструкцията. Всеки прозорец/врата може да има три слоя:основен слой(която има прозорец/врата),слой мрежа против насекоми(ако прозорецът/вратата има мрежа против насекоми) ислой на затвора(ако прозорецът/вратата има монтиран капак). Този параметър ви позволява също да направите запитване за вида конструкция: крило, плъзгаща се, мрежа против насекоми, капак и др.

Ценности:

•Каса.Идентифицира обект върху основния слой, който е част от конструкция на каса, която може да бъде изработена само със система от профили за каса.

•Мрежа против насекоми - рамка.Идентифицира обект върху слоя с мрежа против насекоми, който е част от мрежа против насекоми със собствена рамка.

•Ролетна мрежа против насекоми.Идентифицира обект върху слоя на мрежата против насекоми, който е част от ролетна мрежа против насекоми.

•Комарник против насекоми - плъзгащ се.Идентифицира обект върху слоя на мрежата против насекоми, който е част от плъзгаща се мрежа против насекоми.

•Мрежа против насекоми - стандартна.Идентифицира обект върху слоя на мрежата против насекоми, който е част от рамката на мрежата против насекоми, прикрепена към рамката на прозореца/вратата върху основния слой.

•Затвор - Рамка.Идентифицира обект върху слоя на затвора, който е част от затвор със собствена рамка.

•Щора - Ролкова.Идентифицира обект върху слоя на щората, който е част от ролетна щора.

•Затвор - Плъзгащ се.Идентифицира обект върху слоя на затвора, който е част от плъзгащ се затвор.

•Затвор - Стандартен.Идентифицира обект върху слоя на затвора, който е част от затвор, прикрепен директно към основната рамка на базовия слой.

•Плъзгане и люлеене.Идентифицира обект върху основния слой, който е част от конструкция за пързаляне и люлеене, която може да бъде изпълнена само със система от профили за пързаляне и люлеене.

•Плъзгане.Идентифицира обект върху основния слой, който е част от плъзгаща се конструкция, която може да бъде изпълнена само със система от плъзгащи профили.

•Вертикално плъзгане.Идентифицира обект върху основния слой, който е част от вертикална плъзгаща се конструкция, която може да бъде изпълнена само с вертикална плъзгаща се профилна система, често наричана горно окачена или двойно окачена в САЩ, Канада, Австралия и Обединеното кралство.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип панел>тип панел, на<Тип крило>тип крило, в a(n)<Щат>статус, отваряне<Отваряне>, с<Тип структура>тип структура

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Всички.

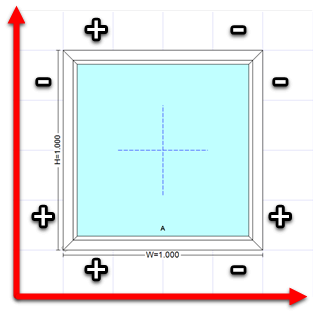

Позиция

Това е параметър за стойност, който се използва за позициониране на операция по профил. Например, стойност 10 ще приеме, че операцията ще се извърши на 10 мм от лявата страна на профила, докато стойност -10 ще приеме, че операцията ще се извърши на 10 мм от дясната страна на профила.

Чертежът по-горе показва как ще бъде позиционирана машинната операция въз основа на избраната страна (параметър „Позиция на профила“) и знака на параметъра „Позиция“. Например, положителна стойност на позицията на ляв/десен профил ще бъде изчислена отдолу, докато отрицателна стойност ще бъде изчислена отгоре. За горна и долна част, положителна стойност на позицията ще бъде изчислена от левия край, докато отрицателна стойност ще бъде изчислена от десния край.

Пример: Изпълнете<Операция по обработка>операция, за всяка<Аксесоар 2>аксесоар, върху<Тип крило>тип крило, с<Тип структура>структура, върху профила, поставен в<Позиция на профила>позиция, до<Позиция>разстояние

Този параметър има следните ограничения:

•Система: CNC.

•Тип правило: Крило, Профил.

Операция по обработка

Основният параметър на правило за обработка (машинна обработка). Това обозначава операцията, която ще бъде изпълнена, ако всички условия са изпълнени.

Този параметър има следните ограничения:

•Система: CNC.

•Тип правило: Всички.

Профил 1

Този параметър ви позволява да свържете правило с конкретен код на профил. Например, ще използвате този параметър, когато искате да изчислите конкретен конектор за греди с конкретен греди.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Профил 1>профил

Важно е да знаете, че връзката между правилото и профила се осъществява чрез код. Това означава, че ако промените кода на профила, връзката ще стане невалидна, докато не актуализирате параметъра „Профил 1“ с новия код.

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Всички.

Профил 2

TheПрофил 2Параметърът ви позволява да направите запитване за съществуването на втория профил (Профил 2) спрямо Профил 1. Ъгловите елементи, като например скобите, се генерират въз основа на комбинацията от профили. Специфични конектори за стълбове могат да бъдат генерирани, когато специфичен стълб (Профил 1) се среща (разделя) със специфична рамка/крило/ стълб (Профил 2).

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип на присъединяване>типове съединения, където<Профил 1>профилни срещи<Профил 2>профил

Параметърът „Профил 2“ може да се използва и за запитване за съществуването на специфичен профил вътре в обект, обикновено крилото. Правилото по-долу проверява дали определен профил (Профил 1) е в определена позиция, както и дали кутията на ролетната щора има специфичен код (Профил 2).

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип крило>тип крило, в a(n)<Щат>статус, където<Профил 1>профилът се появява на<Позиция на профила>страна и кутията е<Профил 2>

Важно е да знаете, че връзката между правилото и профила се осъществява чрез код. Това означава, че ако промените кода на профила, връзката ще стане невалидна, докато не актуализирате параметъра „Профил 2“ с новия код.

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Всички.

Ориентация на профила

Параметърът „Ориентация на профила“ се използва за определяне на ориентацията на профила, като посочва дали е позициониран хоризонтално, вертикално или в персонализирана ориентация.

Ценности:

•Хоризонтално.Профилът е разположен хоризонтално.

•Вертикално.Профилът е разположен вертикално.

•Неизвестен.Профилът е в персонализирана позиция, която не е нито хоризонтална, нито вертикална.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Профил 1>профил, поставен<Ориентация на профила>, разпределени от функцията:<Функция>

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Профил.

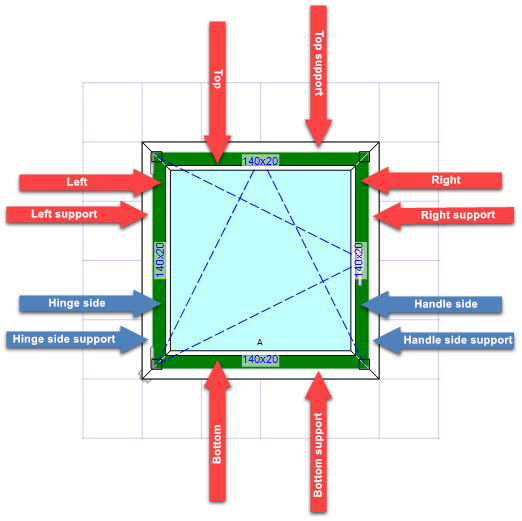

Позиция на профила

TheПозиция на профилаПараметърът ви позволява да укажете позицията, която искате да заявите, спрямо параметъра „Профил 1“ или „Тип профил“. Той помага за идентифициране на конкретни профили въз основа на тяхната позиция спрямо други профили или компоненти.

Ценности:

•Дъно.Отнася се за профила в долната част.

•Долна опора.Отнася се за профила под долния профил. В рамките на крило това може да бъде долната рамка или гредица.

•Страна на пантите.Отнася се за профила, който има пантите. Преди това този параметър се наричашеШарнирно.

•Опора отстрани на пантите.Отнася се за профила под страната на пантите. Преди този параметър се наричашеПоддръжка на панти.

•Ляво.Отнася се за профила от лявата страна.

•Лява подкрепа.Отнася се за профила под левия профил. Вътре в крилото това може да е лявата рамка или гредица.

•Периметър.Отнася се до профилите, образуващи периметъра на обект.

•Точно така.Отнася се за профила от дясната страна.

•Правилна подкрепа.Отнася се за профила под десния профил. Вътре в крилото това може да е дясната рамка или гредица.

•Страна на дръжката.Отнася се за профила, който има дръжката. Преди това този параметър се наричашеС пръчка.

•Странична опора за дръжката.Отнася се за профила под страната на дръжката. Преди това този параметър се наричашеОпора отстрани на пръта.

•Топ.Отнася се за профила в горната част.

•Най-добра поддръжка.Отнася се за профила под горния профил. Вътре в крилото това може да е горната рамка или гредица.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип панел>тип панел, на<Тип крило>тип крило, в a(n)<Щат>статус, където<Профил 1>профилът се появява на<Позиция на профила>страна

Този параметър има следните ограничения:

•Система: CNC.

•Тип правило: Всички.

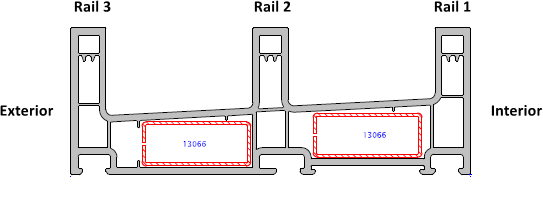

Позиция на профила вътрешна / външна

Има ситуации, в които профилът е позициониран в обърнато положение. При прозорци с крила и тенти, както и при врати с отваряне навън, профилът на рамката се обръща с вътрешната страна навън. Този параметър ви позволява да проверите дали профилът е поставен в нормално положение (в повечето случаи) или е монтиран отвътре навън (обърнат). Същото важи и за перголата при тези обстоятелства. Този параметър е особено полезен при извършване на машинни операции, които зависят от начина, по който профилът е монтиран в прозореца или вратата.

Ценности:

•Отвътре навън.Профилът е позициониран в обърнато положение.

•Нормално.Профилът е позициониран в стандартната (обща) позиция.

Пример: Изпълнете<Операция по обработка>операция, на<Тип профил>тип профил, поставен<Ориентация на профила>, когато профилът е<Позиция на профила int / ext>, от функцията:<Функция>, приложен от<Режим на подравняване>

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Профил.

•

Профилна система

TheПрофилна системаПараметърът ви позволява да заявите системата, използвана за проектиране на обект. Той позволява връщането на различни стойности за различни профилни системи.

Важно е да се отбележи, че връзката между правилото и профилната система се установява чрез код. Ако промените кода на профилната система, връзката ще стане невалидна, докато не актуализирате параметъра „Профилна система“ с новия код.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип крило>тип крило, изработено с профили от<Профилна система>система

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Всички.

Тип профил

Параметърът „Тип профил“ работи подобно на параметъра „Профил 1“, но вместо да проверява кода, той проверява типа на профила. Този параметър помага за намаляване на броя на дефинираните правила, като запитва типа на профила, вместо всеки код. Например, ако всички греди изискват едни и същи винтове, можете да ги свържете с типа профил, вместо да добавяте правило за всеки различен код. По този начин, ако по-късно добавите нов профил (със същия тип) към профилната система, правилото ще се приложи автоматично.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип профил>тип профил

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Всички.

Релса

TheРелсаПараметърът ви позволява да направите запитване за релсата, по която се движи плъзгащото се крило. Това ще ви позволи да конфигурирате различен резултат, ако крилото се движи по релса 1, в сравнение с ако се движи по релса 2, например. Параметърът трябва да се използва заедно с параметъра „Тип крило“ или „Крило“.

Релсите са номерирани последователно отвътре навън, като най-вътрешната релса е обозначена катоРелса 1(подробности по-долу).

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Крило.

Количество

TheКоличествоПараметърът представлява количеството, което артикулът ще бъде включен в спецификацията на материалите, ако правилото е валидирано. Този параметър е задължителен за правилата за хардуер.

Този параметър има следните ограничения:

•Система: Фитинги и аксесоари.

•Тип правило: Всички.

Вид армировка

TheВид армировкаПараметърът е специфичен за UPVC профилите, тъй като те са единствените, които използват армировка. Този параметър ви позволява да проверите дали даден профил използва армировка или не. Въз основа на това можете да извършвате различни действия: например, можете да извършите машинна обработка на армировъчен винт. Този параметър се използва заедно с Профил 1 и Позиция на профила.

Ценности:

•С подсилване.Профилът е подсилен.

•Без подсилване.Профилът не използва армировка.

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Всички.

Тип форма

TheТип формаПараметърът може да се използва за заявка за формата на обект. Този параметър е особено полезен при конфигуриране на хардуерни правила за прозорци с неправилна форма (напр. трапец, триъгълник, петоъгълник и др.).

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Крило.

Плъзгаща се конфигурация

TheПлъзгаща се конфигурацияПараметърът може да се използва изключително във връзка с плъзгащи системи. Този параметър ви позволява да заявите типа плъзгащ се прозорец или врата и да конфигурирате специфични елементи въз основа на конфигурацията на прозореца или вратата. В индустриалната терминология неподвижното крило се нарича "O", а работещото крило - "X". Например, плъзгащ се прозорец OXXO е прозорец с четири крила: Фиксирано / Плъзгащо се – Плъзгащо се / Фиксирано.

Симетричните конфигурации се считат за равни (напр.: OXX = XXO).

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Крило.

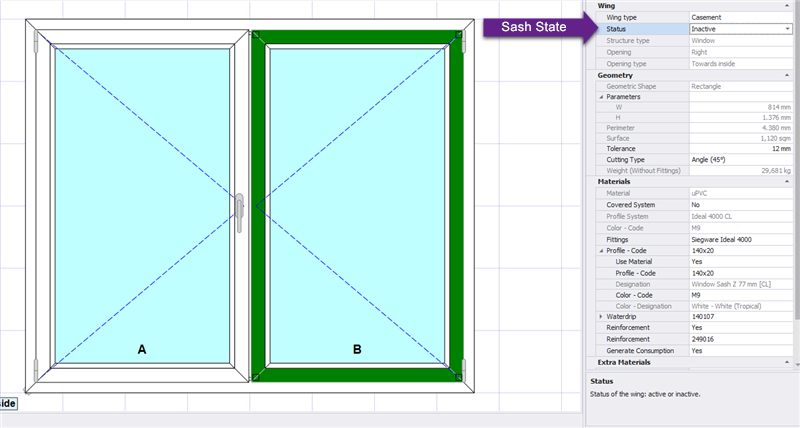

Щат

TheЩатПараметърът позволява конфигурирането на различни резултати за обекти в рамките на многоелементна структура. Този параметър е особено полезен за конфигурации като плъзгащи се прозорци/врати, повдигащо-плъзгащи се прозорци/врати, сгъваеми (двукрилни) прозорци/врати и плъзгащи се прозорци/врати с люлеене, които се състоят от множество подобекти или крила.

В сценарии, при които прозорец или врата се състоят от повече от едно крило, е необходимо да се прави разлика между тези крила. Параметърът „Състояние“ служи като допълнително свойство на всяко крило (тип крило). Например, при конфигурация на френски прозорец или врата с две крила, едното крило може да бъде обозначено като активно, а другото като неактивно. Това разграничение позволява специфични конфигурации и операции, съобразени с всяко крило в конструкцията.

За всяка структура, съдържаща множество обекти или крила, можете да прегледате състоянието (известно още като Статус) вПрозорец със свойстваТази функция ви позволява да идентифицирате и разграничавате различни състояния или статуси, присвоени на отделни крила или компоненти в рамките на конструкцията.

Ценности:

•Единично отваряне.Означава прозорец или врата с едно крило. Пример: прозорец с отваряне и отваряне, прозорец с отваряне на крило, прозорец с тента и др.

•Активен.Активното крило на френски прозорец.

•Неактивен.Неактивното крило на френски прозорец.

•Плъзгане - активно.Първото плъзгащо се крило до релсата е винаги активно, защото има зъбно колело (механизъм за затваряне). Когато две плъзгащи се крила се плъзгат по една и съща релса и се срещнат лице в лице, крилото със зъбното колело също се счита за активно.

•Плъзгащ се - неактивен.Когато две плъзгащи се крила се плъзгат по една и съща релса и се срещнат лице в лице, крилото без зъбното колело е неактивно.

•Плъзгащ се - среден.Означава плъзгащо се крило, което се плъзга по средна релса, разположена между крило, плъзгащо се отпред (по предишната релса) и друго, плъзгащо се отзад (по следващата релса).

•Сгъване - вътрешно (без ролка).Средно крило без ролки, свързано както с предишното, така и със следващото крило в сгъваемата конструкция.

•Сгъване - вътрешно (без ролка) единично отваряне.Крило без ролки, свързано с предишно крило и затварящо се върху рамката.

•Сгъване - вътрешно (без ролка) активно.Крило без ролки, свързано с предишно крило и служещо като активно крило във френска конструкция.

•Сгъване - вътрешно (без ролка) неактивно.Крило без ролки, свързано с предишно крило и служещо като неактивно крило във френска конструкция.

•Сгъване - вътрешно (с ролка).Крило със сгъваеми ролки, свързано както с предишното, така и със следващото крило.

•Сгъване - вътрешно (с ролка) активно.Крило със сгъваеми ролки, свързано с предишно крило и служещо като активно крило във френска конструкция.

•Сгъване - вътрешно (с ролка) неактивно.Крило със сгъваеми ролки, свързано с предишно крило и служещо като неактивно крило във френска конструкция.

•Сгъваем - външен (на рамката).Първото крило, свързано чрез панти с рамката, която също е свързана с друго крило и не е част от френска конструкция.

•Сгъване - външно (на рамката) активно.Активното крило във френска конструкция, свързано чрез панти към рамката.

•Сгъваема - външна (на рамката) неактивна.Неактивното крило във френска конструкция, свързано чрез панти към рамката.

•Сгъваем - външен (на рамката) с единично отваряне.Независима крила, свързана чрез панти към рамката и несвързана с друга крила, подобно на врата с повдигащо се крило.

•Ролка за щори - вътрешна.Означава независима ролетна щора, разположена между две други ролетни щори (лява и дясна) в конструкция с поне три ролетни щори една до друга. Под „независима“ означава, че използва собствена кутия за щори.

•Ролков механизъм за щори - вътрешно свързан.Означава свързана ролетна щора, разположена между две други ролетни щори (лява и дясна) в конструкция с поне три ролетни щори една до друга. Под „свързана“ означава, че тя споделя кутията на щората с поне една друга ролетна щора.

•Външна ролка за щори.Означава независима първа ролетна щора, разположена отляво или отдясно в конструкция с поне две ролетни щори една до друга. Под „независима“ означава, че използва собствена кутия за щори.

•Ролкова щора - външна свързана.Означава свързана първа ролетна щора, разположена отляво или отдясно в конструкция с поне две ролетни щори една до друга. Под „свързана“ означава, че тя споделя кутията на щората с поне една друга ролетна щора.

•Ролетна щора - единична.Означава ролетна щора с едно крило.

•Плъзгане и люлеене - активно.Показва първото крило, свързано чрез панти към рамката, подобно на прозорец/врата с повдигащо се крило.

•Плъзгане и люлеене - на рамка.Показва първото (или последното) плъзгащо се крило, което е свързано с рамката.

•Плъзгане и люлеене - с адаптер.Означава средно плъзгащо се крило, което се свързва със следващото крило с помощта на адаптерен профил.

•Плъзгане и люлеене - без адаптер.Означава средно плъзгащо се крило, което се свързва със следващото крило без използване на адаптерен профил.

Накланяне и завъртане / Сгъваема тента / Тента

Ролетна щора

Плъзгане и люлеене

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип крило>тип крило, в a(n)<Щат>статус, отваряне<Тип отваряне>

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Крило.

Тип структура

TheТип структураПараметърът разграничава прозорци от врати. Единствената разлика между прозорец с крило и врата с крило е стойността на параметъра „Тип конструкция“.

Ценности:

•Прозорец.Структурата обозначава прозорец.

•Врата.Структурата обозначава врата.

Пример: Използвайте<Количество>част(и) от <Аксесоар 1>, на<Тип крило>тип крило, с<Тип структура>тип структура, разпределена от функцията:<Функция>

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Крило.

Тип повърхност

TheТип повърхностПараметърът ви позволява да правите заявки въз основа на състава на повърхността. Този параметър прави разлика между повърхности, съдържащи стъкло, мрежа против насекоми или панели. Преди това този параметър се наричашеВид пълнеж.

Пример: Използвайте<Количество>парче(а) от<Аксесоар 1>, на<Тип крило>тип крило, имащо<Тип повърхност>, разпределени по функция<Функция>

Ценности:

•Стъкло.Вътрешната повърхност е съставена от стъкло.

•Мрежа против насекоми.Вътрешната повърхност е изработена от мрежа против комари.

•Панел.Вътрешната повърхност е съставена от панел.

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Крило.

Етикет

TheЕтикетПолето „Tag“ ви позволява да заявите етикета, присвоен на компонент в рамките на сложен профил, и да действате съответно. Например, въз основа на свойството „Tag“ можете да прилагате различни правила за CNC обработка към специфични компоненти в рамките на сложен профил. Това осигурява гъвкавост за обработка на профила по един начин, когато се използва самостоятелно, и по различен начин, когато се използва като компонент в рамките на сложен профил.

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Всички.

Номер на песните

TheНомер на песентаПараметърът ви позволява да заявите номера на релсата, по която се движи плъзгащото се крило. Въз основа на номера на релсата можете да инициирате различни действия, като например прилагане на специфични правила за обработка или съответно конфигуриране на хардуерни компоненти.

Пример: Използвайте<Количество>брой(и) от <Аксесоар 1>, върху <Тип панел> тип панел, върху<Тип крило>тип крило, в a(n)<Щат>състояние, когато е на железопътна линия<Номер на песни>

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Крило.

Стойност

TheСтойностПараметърът е еквивалентен на параметъра „Количество“ за правилата за спецификация на материалите. Този параметър е наличен само за системи с технически параметри и определя стойността, която ще получи даден технически параметър, ако правилото е валидирано.

Този параметър има следните ограничения:

•Система: Технически параметри.

•Тип правило: Всички.

Тип крило

TheТип крилоПараметърът ви позволява да заявите типа крило (лист), което даден обект има. Повечето елементи, посочени в стойностите на типа крило, са крила, но има и изключения, като например стъкло или рамка. Повечето стойности, включени в изброяването на типа крило, се отнасят до едно крило, но някои се отнасят до обекти с множество крила (напр. сгъваеми, плъзгащи се и люлеещи се).Стойностите, които обозначават обекти с множество крила, са маркирани със звездичка (*)..

Ценности:

•Тента.Тентовите прозорци са с панти отгоре и обикновено се отварят навън. Те обаче могат да се отварят и навътре.

•Окачено отдолу.Долно окачените прозорци са с панти в долната част и се отварят навътре. Те не трябва да бъдат проектирани да се отварят навън, за да се предотврати навлизането на дъждовна вода в къщата.

•Жалузи.Това означава отвор във врата, прозорец, щора или параван с ъглови ламели, позволяващ въздушен поток, като същевременно предпазва от дъжд и слънце. Преди това наричанДърворезба.

•Каса.Прозорецът с крило е прикрепен към рамката си чрез една или повече панти отстрани.

•Френска каса*.Това обозначава чифт прозорци/врати с отварящи се крила с адаптер между тях. Преди това наричаниДвоен.

•Френско накланяне и завъртане*.Това обозначава чифт прозорци с едно крило и едно отварящо се крило, свързани чрез адаптер.

•Френско двойно накланяне и завъртане*.Това обозначава чифт прозорци с накланяне и завъртане, свързани чрез адаптер.

•Френско паралелно плъзгане и накланяне*.Това означава двойка паралелни плъзгащи се и накланящи се прозорци/врати, свързани чрез адаптер. Преди това наричаниДвойно паралелно плъзгане и накланяне.

•Фиксирано.Този параметър обозначава фиксирано стъкло вътре в рамка.

•Фиксирана крила.Незадвижваща се рамка, която прилича на прозорец с крило, тента или долно окачване.

•Сгъване*.Прозорец или врата с вертикално съединени панели, които се сгъват заедно на едната страна.

•Рамка.Частта от прозореца/вратата, която държи остъкляването и се намира между остъкляването/крилото и стената на сградата, когато е монтирана.

•Стъкло.Отнася се до площта на стъклената повърхност и работи, ако празнината е запълнена с панел, жалузи или други материали.

•Паралелно плъзгане и накланяне.Комбинира плъзгащата се функция на плъзгащите се прозорци/врати с функцията за накланяне на стандартните прозорци.

•Завъртане.Прозорец с крило, което се завърта от средата вертикално или хоризонтално.

•Валяк.Ролетната щора е конструкция, изградена от множество отделни стоманени или алуминиеви хоризонтални летви, която се задвижва чрез търкаляне на летвите около цилиндрична форма директно нагоре или надолу, с помощта на пружина, верижна предавка или електрически мотор (или и двете). Работи и за ролетни мрежи против насекоми.

•Плъзгане и люлеене*.Комбинира заключващия механизъм на врата тип „крило“ с плъзгащи механизми, спестявайки място. Подобна функционалност като на сгъваемите врати.

•Плъзгаща се и люлееща се врата - с каса.Обозначава панел на каса в плъзгаща се и люлееща се конструкция. Преди това наричанОкачено листо в пързалка и люлка.

•Плъзгане и люлеене - Плъзгане. Обозначава плъзгащ се панел в плъзгаща се и люлееща се конструкция. Преди това наричанПлъзнете крило в пързалка и се люлеете.

•Плъзгане и люлеене - Накланяне и завъртанеОбозначава накланящ се и завъртащ се панел в плъзгаща се и люлееща се конструкция. Преди това наричанПлъзганеИЛюлеенеНакланянеЗавъртане.

•Плъзгане (хоризонтално)*Прозорци/врати, които се отварят чрез хоризонтално плъзгане по релса. Преди това наричаниПлъзгане.

•Плъзгащо се (хоризонтално) - Фиксирано.Обозначава фиксирано крило на плъзгащ се прозорец/врата. Преди това се наричашеФиксирано плъзгане.

•Плъзгане (хоризонтално) - Плъзгане.Обозначава плъзгащо се крило на плъзгащ се прозорец/врата. Преди това се наричашеПреместване Плъзгане.

•Плъзгащи се (хоризонтални) - повдигащо-плъзгащи се.Обозначава повдигащо-плъзгащо се крило в повдигащо-плъзгащ се прозорец/врата. Преди това наричаноПовдигане и плъзгане.

•Плъзгане (вертикално)*.Вертикално плъзгащи се прозорци, включително прозорци с горно окачване и двойно окачване. Преди това наричаниВертикално плъзгане.

•Плъзгащ се (вертикален) - ФиксиранОбозначава фиксирано крило във вертикален плъзгащ се прозорец. Преди това наричанФиксирано вертикално плъзгане.

•Плъзгащ се (вертикален) - Плъзгащ се.Обозначава плъзгащо се крило във вертикален плъзгащ се прозорец. Преди това наричаноДвижещо се вертикално плъзгане.

•Накланяне и завъртане.Прозорци, които могат да се накланят навътре за вентилация или да се отварят като врата с крило за почистване.

Пример: Използвайте<Количество>част(и) от <Аксесоар 1>, на<Тип крило>тип крило, в a(n)<Щат>статус, с a<Тип структура>тип структура

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Крило.

Крило

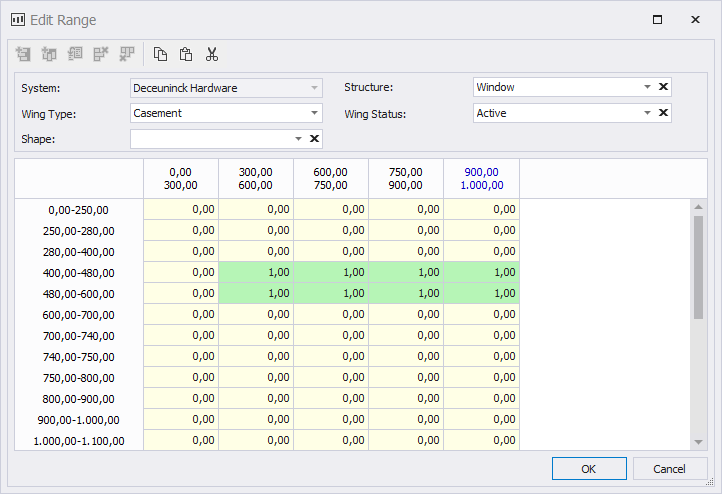

TheКрилопараметърът е съставен параметър, който уникално комбинираТип крило,Щат,СтруктураиТип формапараметри, заедно с матрица от стойности, наричана Range. Това, което прави параметъра Wing уникален, е способността му да се свързва с матрица от стойности, дефинирана от различни интервали от ширина и височина. Резултатът, върнат от този параметър, е единична стойност от матрицата, определена от ширината и височината на заявения обект.

За да разберете напълно този параметър, е важно да имате задълбочено разбиране заДиапазони.

Пример: Използвайте<Аксесоар 1>на диапазони, на<Крило>крило, отваряне<Отваряне>

Забележка: Този параметър е остарял и е заменен отЗадаване на условиепараметър.

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Крило.

Крило №

Този параметър ви позволява да заявите броя на крилата, които даден обект има. В случай на плъзгащи се прозорци/врати, сгъваеми прозорци/врати или плъзгащи се и люлеещи се прозорци/врати, можете да свържете даден елемент с общия брой крила, които един сложен прозорец/врата има.

Този параметър има следните ограничения:

•Система: Всички.

•Тип правило: Крило.
