Общ преглед

Разбирането на графичния потребителски интерфейс (GUI) представлява първата стъпка при започване на използването на приложението Ra Workshop. Ra Workshop използва рамка за многодокументен интерфейс (MDI), която предоставя възможност за едновременно стартиране на множество проекти.

Целта на този документ е да предостави кратко описание на потребителския интерфейс. Външният вид на приложението е илюстриран по-долу. Различават се няколко отделни области, всяка от които изпълнява специфична роля за улесняване на взаимодействието с потребителя.

	Меню
	Всеки запис в менюто ви предоставя достъп до нова лента, характеризираща се с отделен набор от ленти с инструменти. Тази конфигурация осигурява бърз достъп до специфични функционалности.

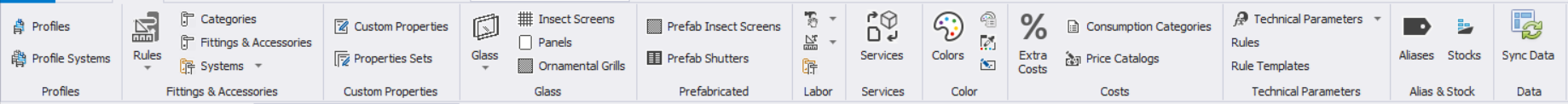

	Лента
	Лентата е набор от ленти с инструменти в горната част на прозореца (подобно на програмите на Microsoft Office), предназначени да ви помогнат бързо да намерите командите, необходими за изпълнение на задача.

Разгледач на проекти

Project Explorer играе ролята на прозорец с инструменти и винаги трябва да е на екрана ви. Той предоставя информация за активните проекти и техните компоненти. Характеризирайки се с йерархична структура, той служи като ресурс за избор, когато подобни взаимодействия може да не са осъществими в рамките на проекта.

Всеки избран елемент в този диалогов прозорец задейства съответно действие: едновременно маркира идентичния обект в чертежа и попълва прозореца със свойства с подробни данни, отнасящи се до избрания обект.

Прозорец със свойства

Прозорецът със свойства показва постоянно атрибутите на избрания обект, независимо дали е стъкло, сегмент, прозорец, компонент или самият проект. Атрибутите, показани в сиво, не могат да се редактират, докато тези в черно подлежат на промяна. Допълнителна информация относно прозореца със свойства може да се намери чрез достъп доопределена страница.

Дизайнерска дъска

Дизайнерската дъска представлява арената, където можете да изработвате прозорци, врати и различни други конструкции. За по-подробна информация относно Дизайнерската дъска, можете да се задълбочите вспециална страница.

	Контрол на раздела „Проект“
	Всеки раздел служи като портал към отделни области в проекта. Разделите, с които разполагате, са:Обобщение,Дизайн,Спецификация на материалите,УслугииДокладиЗа да получите цялостно разбиране на всеки раздел, вижте съответната страница, предназначена за всеки от тях.
