Профил - Компоненти

В някои сценарии профилът не е предназначен да се използва самостоятелно, а по-скоро заедно с други профили. За управление на такива случаи има раздел „Компоненти“. Тук можете да конвертирате профил в съставен профил. След като профилът има поне един компонент, той става съставен профил.

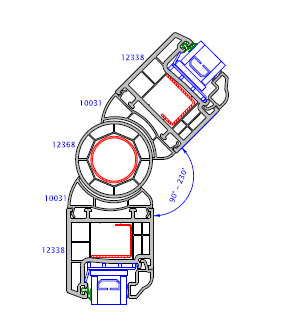

Сложен профил: 12368 + 2 x 10031

Сложен профил: 12320 + 12732 + 12726

Сложен профил: 12355 + 12355

Обратна цветова комбинация

Важни ключови моменти, които трябва да се отбележат:

1.Съставният профил няма да се появи в BOM. Вместо това, той ще бъде разделен на съставните си компоненти. Следователно, BOM ще показва компонентите, а не основния профил.

2.Кодът на съставен профил ще бъде маркиран със символ за остър знак (#) като стандартна практика.

3.Съставен профил не може да съдържа друг съставен профил като компонент. Не е разрешено влагане на съставни профили в съставни профили.

	Код на компонента
	Това поле включва кода на профила, който искате да добавите като компонент. Има и опция за отваряне на диалоговия прозорец за редактиране на компонента.

	Обозначение на компонента
	Това е името на профила на компонента. Това поле е само за четене.

	Количество
	Това представлява броя на частите, които този компонент ще бъде в съставния профил.

	Обратна цветова комбинация
	Това поле е запазено за двуцветни профили (напр.: uPVC ламинирани профили, които са бели от едната страна и ламинирани от другата). В случай на двуцветни профили, може да искате този компонент да е в количество 2, но единият трябва да е бял, а другият - в ламинирания цвят. За да постигнете това, ще трябва да добавите компонента два пъти, единият с отметнато „Обратна цветова комбинация“, а другият с неотметнато „Обратна цветова комбинация“.

	Отместване
	Някои профили на компоненти може да се нуждаят от генериране с различна дължина от геометрично изчисления размер на съставния профил. Стойността на отместването ще бъде приспадната два пъти от геометрично изчисления размер на съставните профили. Положителна стойност скъсява компонента от двата края, докато отрицателна стойност го удължава отвъд съставния профил.

Вид рязане

Определя ъглите на рязане на профил на компонент, предлагайки две опции:

•По подразбиранеКомпонентният профил ще наследи ъгъла на рязане от основния профил (съставния профил).

•ПравПрофилът на компонента ще има ъгъл на рязане от 90 градуса от двете страни.

	Променлива ширина
	Когато е активирана, тази функция позволява генерирането на профил на компонента с променлива ширина, при условие че съставният профил е с активирана тази функция.

	Етикет
	Това поле ви позволява да добавите етикет към този компонент, който по-късно може да се използва в правила за CNC обработка, за да се приложат специфични операции към конкретни компоненти, без да се засягат други.
