Профил - Детайли

Геометрични параметри

Геометричните параметри са най-важната част от дефиницията на профила. Цялото изчисление зависи от размера на профилите и разстоянията между тях. Всеки профил има малък чертеж от лявата страна. Това не е действителният чертеж на профила (който ще бъде поставен в отделен раздел), а скица, която би трябвало да ви помогне да разберете как трябва да се измерва този профил. Нека разгледаме всички параметри и да видим какво представлява всеки един от тях.

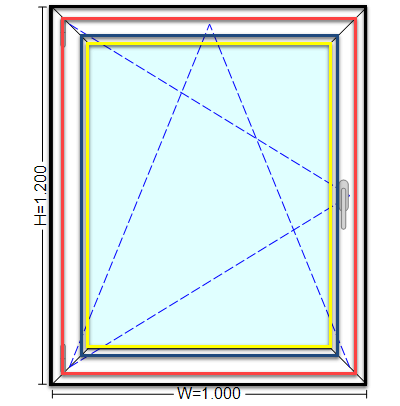

Преди да се задълбочим в тези параметри, е важно да разберем, че в Ra Workshop прозорецът се разглежда като съвкупност от концентрични правоъгълници, често наричани слоеве или рамки. Всеки правоъгълник (рамка, крило, компенсационен профил и др.) има специфична височина и ще влияе на вътрешния правоъгълник. Всеки правоъгълник има и вътрешна маска, която се припокрива с вътрешния правоъгълник. Едновременно с това, всеки правоъгълник има външна маска, която се припокрива с външния правоъгълник. Между два правоъгълника (например между рамката и крилото) има разстояние, наречено толеранс. Всеки слой влияе на вътрешния слой със своята геометрия, но никога няма да повлияе на външния слой. Това е ключова концепция, която трябва да се има предвид, когато се работи с геометричните параметри на профила.

•H3Вътрешната маска или пространството за остъкляването (за някои профили като рамка, крило, преграда). Тази част от профила се припокрива с други профили.

•H2Наричана още профилна камера, това е най-важната част от профила, защото представлява разстоянието, което ще засегне всички вътрешни обекти. Тази стойност не трябва да е нула. Ако е необходимо да използвате нула, препоръчително е да използвате много малка стойност, като например 0,01.

•H1Външната маска. Тази част от профила действа като архитрав, припокриващ външния профил.

•Н: Представлява общата височина на профила. H = H1 + H2 + H3. Можете да принудите преизчисляването, като натиснете бутона със знака плюс.

•П1: Представлява наличното пространство за стъкло, уплътнения и стъклопакет (например за рамка, крило, перваз). Този параметър се използва при автоматичното изчисляване на стъклопакета.

•В: Представлява общата ширина на профила.

•П: Представлява периметъра на профила. Този параметър се използва при изчисляване на площта на профила, например за целите на боядисване.

•С: Представлява повърхността на профила. Този параметър се използва при изчисляване на обема на профила, например за ценообразуване на кубически метри дървени профили.

Тези параметри са от съществено значение за определяне на геометрията на профила и разбиране на това как той взаимодейства с други профили в рамките на система от прозорци или врати.

Дължина на бара

Тази стойност представлява дължината на профилната греда. За повечето PVC и алуминиеви профили, обичайните дължини са 5800 мм, 6000 мм или 6500 мм. Тази стойност е от решаващо значение заоптимизация на рязанетоалгоритъм, който помага за минимизиране на отпадъците и ефективно рязане на профили до необходимите размери за сглобяване на прозорци и врати. Оптимизацията на рязането е от съществено значение за оптимизиране на използването на материали и намаляване на разходите в производствения процес.

Категория на потребление

Това поле определя категорията, в която е класифициран този артикул за целите на отчитането. Групирането на артикули в категории позволява организирането и преглеждането на финансови данни въз основа на специфични групи. Отчетите, които са повлияни от категориите потребление, включват спецификацията на материалите, плана за изпълнение и други. За допълнителна информация относнокатегории на потребление, моля, вижте съответната страница в документацията.

Позиция

Профилът може да бъде функционален в определена позиция, а валидните опции обикновено включват комбинации като Ляво, Десно, Горе, Долу за повечето профили. Профилите тип „мулион“ обикновено са валидни във вертикална или хоризонтална позиция. За профили, които могат да се използват от всичките четири страни, бихте избрали опцията „Всички“. Струва си да се отбележи, че профилите без определена позиция няма да се показват за избор по време на фазата на проектиране. Тази функция е полезна за предотвратяване на появата на профили в прозореца със свойства, особено когато става въпрос за съставни профили. Може да искате да скриете оригиналния (основен) профил, когато не може да се използва без неговите компоненти.

Маса / дължина

Това поле представлява теглото на единица дължина. Единиците могат да бъдат в килограми на метър (Kg/m) или паундове на фут (lb/ft), в зависимост от избраните от вас единици за маса и дължина.настройките на приложениетоКогато дефинирате профил на крило, е важно да имате предвид, че може да имате правила за обкова, които зависят от теглото на крилото. Този параметър се използва за изчисляване на теглото на прозореца.

Изчисляване на цената

Цената на профила може да бъде определена по един от три начина: на дължина, на тегло или на обем. Вашият избор тук ще повлияе на полето по-долу, където ще въведете базовата цена на профила според избраната от вас единица.

Базова цена

Това поле представлявабазова ценана профила, ако е приложимо. Крайната цена на профила ще се изчисли чрез добавяне на базовата цена към разходите за боядисване, определени вРаздел „Списък с цветове“Например, в случай на алуминиеви профили, това поле може да представлява цената за фрезоване, а по-късно тази цена ще бъде коригирана с разходите за боядисване в различни RAL цветове.

Ако базова цена не е приложима, това поле трябва да бъде зададено на нула.

Ред на показване

Това поле определя реда на сортиране на профила в отчетите. Профилите в рамките на една и съща категория ще бъдат сортирани във възходящ ред въз основа на стойността в това поле. Това поле контролира и реда на профилите в диалоговия прозорец за оптимизация на рязането.

Някои CNC обработващи центрове изискват профилите да бъдат изброени в определен ред, а полето за ред на показване гарантира, че профилите се експортират в правилната последователност във файловете на машината.

Генериране на потребление

С активирането на това поле посочвате, че искате този елемент да бъде посочен в спецификацията на материалите (BOM). Възможно е обаче да има случаи, в които искате да използвате елемент по време на процеса на проектиране, без да генерирате съответния артикул в BOM. В такива случаи можете да оставите това поле неотметнато.

Сурова информация за профила

Този раздел става активен само когато дефинирате дървен профил. Той съдържа специфична информация за суровите профили, използвани за създаване на текущия профил. Ако работите върху профил, различен от дървен профил, можете просто да пренебрегнете следните два раздела.

Когато работите върху дървен профил, този раздел ви позволява да укажете как ще бъде генериран суровият профил.

Тип суров профил

Когато избирате как ще се генерира суровият профил, имате три опции:

•ДефинираноЩе изберете специфичен суров профил, който сте дефинирали преди това. Всеки път, когато използвате текущия профил, той ще бъде свързан със суровия профил, който изберете по-долу.

•ДинамиченСуровият профил ще бъде генериран в движение. Размерите на суровия профил ще бъдат изчислени динамично въз основа на размерите на текущия профил, плюс допустимите отклонения за височина, ширина и обща дължина.

•НямаТози профил няма да бъде свързан със суров профил.

Суровият профил трябва да е по-голям от крайния профил и по трите оси, защото ще бъде обработен чрез фрезоване, за да се постигнат крайните му размери.

Суров профил

Това поле представлява суровия профил, който ще бъде свързан с този краен профил. Това означава, че когато искате да създадете този краен профил (текущият профил: рамка, крило и т.н.), ще започнете със суровия профил, посочен тук.

Толеранс на суров профил

Това поле определя с колко по-дълъг ще бъде суровият профил в сравнение с крайния профил. Посочената тук стойност ще бъде добавена към геометричното изчисление на крайния профил, за да се генерира дължината на суровия профил. Този толеранс се прилага към двата края на профила.

Суров профил - H

Това поле определя с колко по-голяма ще бъде височината на суровия профил в сравнение с височината на крайния профил. Посочената тук стойност ще бъде добавена към височината на крайния профил, за да се генерира височината на суровия профил.

Суров профил - W

Това поле определя с колко по-голяма ще бъде ширината на суровия профил в сравнение с ширината на крайния профил. Посочената тук стойност ще бъде добавена към ширината на крайния профил, за да се генерира ширината на суровия профил.

Използвайте цена върху суров профил

С избирането на тази опция, вие посочвате, че цената (разходът) на профила трябва да бъде извлечена от суровия профил. В резултат на това, крайният профил ще бъде посочен в спецификацията на материалите с цена нула.

Има променлива W

В определени ситуации ширината на перваза трябва да се определи по време на изпълнение, тъй като зависи от спецификациите на прозореца, предоставени от архитекта. Като изберете това поле, вие позволявате на потребителя да дефинира стойност по време на процеса на проектиране, която ще се превърне в ширината на суровия профил. По същество, вместо да използва фиксирана или динамична формула за ширината на суровия профил, потребителят ще определи ширината, докато проектира прозореца или вратата.

Максимална W

Това поле представлява максималната стойност, която променливата ширина може да достигне.

Толеранс на входа W

Технологичните производствени процеси изискват профилите да имат размери, закръглени до определена степен, например 1/8 инча. Това поле представлява стойността, използвана за закръгляване на крайния размер на ширината на суровия профил.

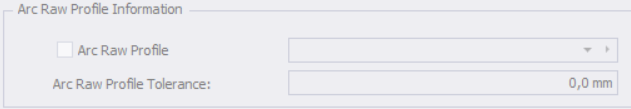

Детайли за суровата дъга
