Профил - Екстра

Режим на фиксиране

Този параметър определя как стъклото е закрепено в профила. Той предлага три опции:

•Остъкляване мънистаСтъклото се закрепва с помощта на стъклопакет. Това е често срещано при профилни рамки, первази и крила в системи с отваряне на крила/странично окачване.

•АдаптерСтъклото се закрепва с помощта на специализиран адаптерен профил, поставен между стъклото и основния профил. Адаптерният профил може да се използва за поставяне на по-тясно стъкло в по-голям профил чрез регулиране на площта на стъклото.

•НямаСтъклото се държи без нужда от допълнителен профил. Това обикновено е така при плъзгащите се крила.

Тип рязане на мулион

Това свойство е специално проектирано за профили на стълбове и други обекти, които разделят повърхност, главно стъклото. Въпреки че профилът тип „Георгианска греда“ не разделя директно стъклото, той често функционира подобно на по-малък стълб, следователно и той се управлява от това свойство. Това поле определя как стълбът ще взаимодейства с носещия профил (като рамка, крило или друг стълб).

Ето наличните опции и техните ефекти:

•ПравГредата ще спре при достигане на H2 на опорния профил (напр. рамка). Ъгълът на рязане ще бъде 90 градуса. За фиксиран прозорец, размерът на рязане на вертикалната греда, с двата края, зададени като „Прави“, ще бъде равен на размера на прозореца минус удвоената H2 на опорния профил.

Формула: Дължина на стълба = Размер на прозореца (височина или дължина) – 2 * H2 носещ профил(отгоре и отдолу или отляво и отдясно).

•Права с разделянеКогато гредата раздели носещия профил, тя ще бъде разделена на две части. Ъгълът на рязане ще бъде 90 градуса. За фиксиран прозорец, размерът на рязане на гредата, като двата края са зададени като „Прави с разделяне“, ще бъде равен на размера на прозореца.
Формула: Дължина на перваза = Размер на прозореца (височина или дължина).

•В: Гредата ще има V-образен ъгъл и ще бъде заварена към носещия профил. Ако е зададено на "V", толерансът на заваряване ще се прилага и в двата края на гредата. Типичен профил, който включва V-образен разрез, е Z-образната греда, предназначена да улесни изграждането на фиксиран панел до отварящ се навън прозорец, като същевременно стъклопакетът се позиционира от вътрешната страна на прозореца.
Формула: Дължина на стълба = Размер на прозореца (Височина или дължина) – (2 * (H2 опорен профил – 0,5 * H2 стълб)).

•V с разделянеПодобно на "V", гредата, когато е настроена на "V с разделяне", ще има V-образен ъгъл, а носещият профил ще бъде разделен на две части.
Формула: Дължина на стълба = Размер на прозореца (Височина или дължина) – (2 * (H2 опорен профил – 0,5 * H2 стълб)).

•Припокриващи сеТова е хибрид между „Прав“ и „Прав с разцепване“. Гредата ще проникне през H2 на носещия профил, но последният ще остане цял.
Формула: Дължина на перваза = Размер на прозореца (височина или дължина).

Профилите на стълбовете често изискват корекции, особено по отношение на начина на закрепване. Тези корекции се правят с помощта на допустимото отклонение за обработка. Ако стълбът може да бъде отрязан както под ъгъл от 90 градуса, така и под V-образен ъгъл, той ще има дефинирани допустими отклонения както за заваряване, така и за обработка, и тези стойности може да не са непременно еднакви.

Брой релси

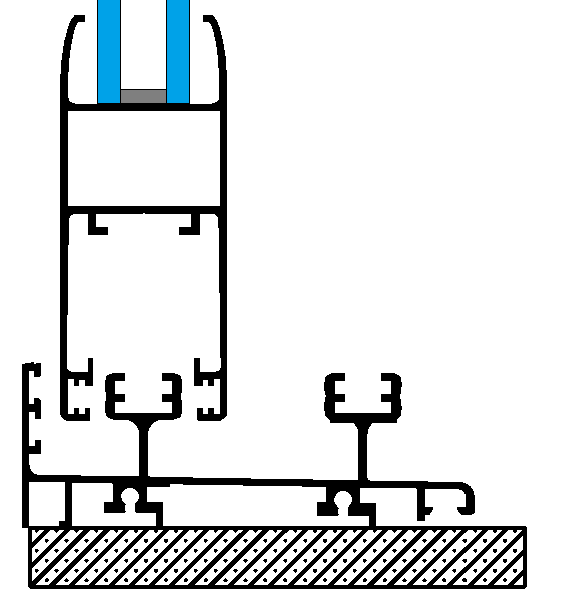

Това свойство е предназначено за профили на релсите и определя броя на релсите, които има един профил на релсите. Броят на релсите влияе значително върху дизайна на плъзгащите се прозорци и врати.

Покриващи крила

Крила на капака: По подразбиране всеки профил е конфигуриран да изобразява H1 (външна маска) и H3 (вътрешна маска) по специфичен начин, или върху вътрешния изглед, или върху външния изглед на прозореца. Това поле контролира как геометричният параметър H3 на профила влияе върху чертежа. За конкретни профили можете да посочите изгледа, върху който ще бъде изобразен този параметър. В момента профилите на рамката и релсите са единствените, засегнати от този параметър.

Наличните опции в списъка включват:

•ВътреГеометричният параметър H3 влияе на вътрешния вид на прозореца.

•ОтвънГеометричният параметър H3 влияе върху външния вид на прозореца.

•И двете страниГеометричният параметър H3 влияе както на вътрешния, така и на външния изглед на прозореца.

•НеизвестенПрофилът ще бъде начертан с помощта на вградените опции по подразбиране.

Тип рязане на ъгли

Този параметър ви позволява да изберете предпочитания стил на рязане, който да се прилага при използване на този профил. Той засяга само ъгъла, който има един и същ профил от двете страни.

Наличните опции са:

ВертикалноиВертикално припокриванепроявяват подобен външен вид, точно кактоХоризонталноиХоризонтално припокриванеправя. И в двата случая обаче дължините на рязане на профилите се различават. При конфигурацията с припокриване, профилът, който се припокрива, ще има по-голяма дължина, подравнена с размер H2 на противоположния профил. Използването на припокриващи се видове рязане е преобладаващо при дървени прозорци/врати, където профилите са преплетени. Понякога припокриващите се рязане могат да се прилагат и при алуминиеви профили, макар и в специфични сценарии.

Промяна на измерението

Това поле е предназначено за следния списък с профили:Удължаване на рамката,Перваз на прозореца / корнизаиПодпраг / СолбанкТой е предназначен за профили, поставени около рамката, които могат или не могат да повлияят на размера на рамката по време на фазата на проектиране.

Ако тази опция е зададена на „Да“, H2 на профила ще повлияе на размера на рамката, като го намали с еднаква стойност с H2.

Ако тази опция е зададена на „Не“, това означава, че инсталирането на текущия профил няма да повлияе на размера на рамката. Този сценарий обикновено се случва, когато удължителният профил е инсталиран пред или зад рамката.

Ъгъл на свързване

Този параметър, специфичен заПрисъединете сеиЪгълпрофили, определя ъгъла, под който профилите са свързани. За свързващи профили тази стойност обикновено е зададена на 180 градуса, докато за ъглови профили тази стойност обикновено е 90 или 135 градуса. Приема се всяка стойност между 1 градус и 360 градуса.

Използвайте профил за компенсация

Този параметър показва дали текущият профил използва компенсационни профили.

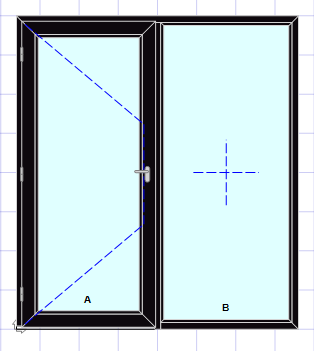

В някои случаи е необходим допълнителен профил в рамките на рамката (или произволен правоъгълник), за да се регулира разстоянието преди добавяне на следващия слой, обикновено крило. Когато рамката активира това поле (зададено на „Да“), системата ще избере компенсационен профил вместо друга рамка, когато проектира рамка в рамка.

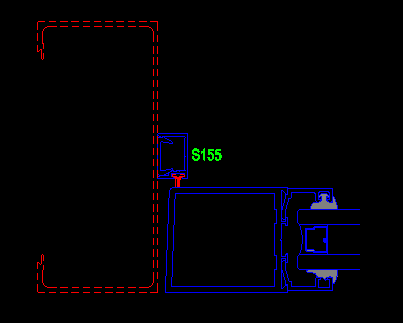

Например, на диаграмата по-долу, комбинираният профил S155 функционира като компенсационен профил. Неговите компоненти не са вградени в основната рамка (изобразена в червено), тъй като профилът S155 е предназначен само за зони, където ще има крило. Например, при врата с фиксиран панел (както е показано на диаграмата), компенсационният профил се използва изключително в зона A - горе, ляво и долу.

Има термичен прекъснат мост

Това поле е предназначено изключително за алуминиеви профили, някои от които могат да включват или да не включват термомост. Впоследствие цената на профила може да варира в зависимост от настройката в това поле.

Ъгълът на свързване е фиксиран

Този параметър, ексклузивен заПрисъединете сеиЪгълпрофили, определя дали ъгълът, зададен отЪгъл на свързванеПараметърът може да се регулира от потребителя по време на изпълнение. Тази настройка е маркирана като „Да“ за ъглов профил от 90 градуса, ъглов профил от 135 градуса и профил за съединяване от 180 градуса. За разлика от това, тя е маркирана като „Не“ за променливия ъглов профил.

Допълнителен артикул

Допълнителният артикул служи като етикет, който може да бъде прикрепен към всеки запис в BOM (спецификация на материалите). На допълнителните артикули може да се даде специално внимание в отчета за офертата и могат да бъдат предмет на различни методи за изчисление. По време на изпълнение потребителят има право да обозначи всеки запис от BOM като допълнителен артикул.

Има уплътнение

Този параметър обозначава, че настоящият профил е снабден с коекструдирано уплътнение, интегрирано в структурата на профила. Този детайл се използва при експортиране на данни към CNC заваръчни машини.

Изображение на профила

Изображението, показано при задаване на геометричните параметри, е ориентировъчно, указващо размерите, които трябва да се измерят върху дефинирания профил. Действителното изображение на профила е разпределено в това поле.

Препоръчителни размери на изображението: 150 x 150 пиксела.

Максимални размери на изображението: 200 x 200 пиксела.

Качването на по-големи изображения може да доведе до разширена база данни, което води до по-бавно зареждане и време за прехвърляне на отдалечено свързани компютри.

Максималният допустим размер на изображението се определя в рамките нанастройки на приложението.По подразбиране тази стойност е зададена на 50 KB.

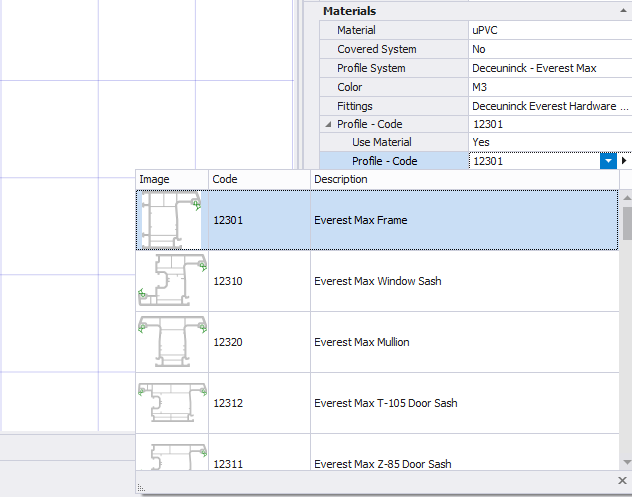

Когато е налично, изображението се показва по време на изпълнение, което опростява избора на профил вПрозорец на имота.

Статични параметри

Подробности за моментите на инерция, обозначени като Ix и Iy, разграничават съответно хоризонталната ос x и вертикалната ос y. Обикновено „ширината“ на формата представлява нейната дължина по оста x, докато „височината“ се отнася до оста y. Тези данни често са налични в техническия каталог на профилната система и се прилагат при изчисления на натоварване от вятър.

Информация за сегмента

В определени случаи може да проектирате врата, която надвишава дължината на профилната греда, например сгъваема врата с ширина 10 метра. За да се справим с тази ситуация с цел оптимизиране на рязането или транспортиране, е важно да конфигурирате как системата ще обработва големи сегменти.

TheРежим на разширяванеПолето предоставя следните опции:

•Равни сегментиСистемата разделя големия профил на равни части според зададените настройки. Тя приема, че всеки два сегмента ще бъдат заварени заедно, отчитайки допустимото отклонение на заваряване.

•Сегменти с максимална дължинаГолемият профил се разделя, като се започва от максимално допустимата част въз основа на настройките и се запълва останалата разлика в последния сегмент. Предполага се, че всеки два сегмента ще бъдат заварени заедно, като се отчита толерансът на заваряване.

•Равни сегменти без толеранс на заваряванеПодобно на опцията „Равни сегменти“, този избор предполага механично съединение между профилите, следователно не се взема предвид толерансът на заваряване.

•Сегменти с максимална дължина без толеранс на заваряванеПодобно на опцията „Сегменти с максимална дължина“, този избор предполага механично съединение между профилите, следователно не се взема предвид толерансът на заваряване.

•НямаГолемият профил няма да бъде разделен на части. Ще бъде отчетена дължината, получена в резултат на геометричното изчисление.

TheРазширяване доПолето „□“ означава максималния размер, до който може да бъде разширен профилът. Всеки размер над тази стойност ще предизвика предупреждение или грешка, в зависимост от системната конфигурация.

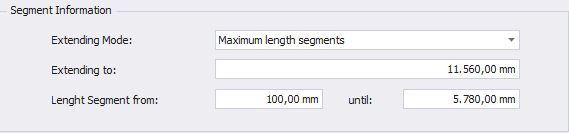

Последните полета ви позволяват да зададете валиден диапазон за профил, предотвратявайки генерирането на сегменти, които са твърде малки или твърде големи от системата. Например, стойностите, предоставени на изображението по-долу, показват, че валиден сегмент трябва да бъде между 100 мм и 5780 мм (като се има предвид дължина на пръта от 5800 мм).

Параметри на арката

За извитите сегменти са необходими специални параметри. В зависимост от вида материал на профила (PVC, алуминий, дърво, стомана), операцията по огъване варира.

TheРежим на извиванеполето предлага следните опции:

•ОгъванеАрката се създава чрез огъване на профила с помощта на огъваща машина. Този метод е типичен за алуминиеви и PVC профили.

•ФрезованеАрката се оформя чрез фрезоване на профила. Този метод е често срещан за дървени профили, където се фрезова по-голям профил, за да се постигне формата на арка.

•НямаТози профил не може да се използва за създаване на арка поради ограничения в технологичния процес.

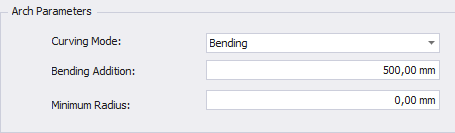

За дъговидни профили процесът обикновено започва с изрязване на прав профил, който след това се изпраща към машината за огъване.Добавяне на огъванеПараметърът ви позволява да зададете допълнителна дължина, която да добавите към геометричното изчисление на арката (дължина на арката). Тази допълнителна дължина служи като толеранс за работа с профила по време на операцията по огъване и ще бъде добавена еднократно към геометричната дължина на арката.

Въз основа на геометричните параметри на профила и техническите спецификации на огъващата/фрезовата машина съществуваминимален радиускойто не може да бъде превишен. Системата ще издаде предупреждение при проектиране на арка под този минимален радиус.
