Профил - Армировки

Разделът „Армировки“ ви позволява да създадете списък с профили, които се използват за укрепване на текущия профил. Тази функция се използва предимно в uPVC профилни системи, но някои алуминиеви системи също използват подобен метод за укрепване на профила.

Армировъчните елементи обикновено са стоманени ленти, огънати в различни форми, като U-образни или C-образни профили. Те се вмъкват в камерите на PVC профилите, за да осигурят структурна здравина на прозорците и вратите. Тези армировки варират в зависимост от конкретния профил и могат да бъдат с дебелина от 1,2 мм до 3,5 мм. Изборът на дебелина на армировката зависи от фактори като размера на прозореца и налягането на вятъра, на което ще бъде подложен, особено на по-високите етажи.

Армировка по подразбиране

Това поле ви позволява да изберете армировка от списъка по-долу. Системата автоматично ще избере тази армировка при проектиране на продукт, който използва текущия профил. По време на процеса на проектиране можете да промените армировката по подразбиране на някоя от наличните опции за този профил.

Опции за армировка

Профилът може да бъде подсилен по различни начини, в зависимост от формата на армировката или дебелината на стоманения лист. За да зададете опциите за армиране на този профил, щракнете върху реда, маркиран с "Кликнете тук, за да добавите нов ред" и изберете всички налични опции.

Отместване

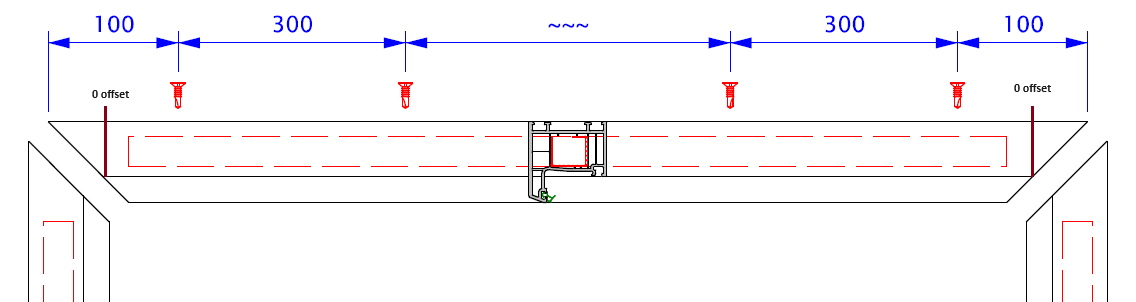

Армировката обикновено е по-малка от профила, който армира. За uPVC профили, които са изрязани под ъгъл от 45 градуса и изискват заваръчна операция за съединяване на профилите, армировката трябва да е по-малка, за да се избегне смущение в процеса на заваряване. По подразбиране системата ще вземе предвид вътрешната точка на камерата на профила (маркирана с кафява линия на снимката по-долу) и от тази точка към вътрешността ще приложи отместването. Отместването се прилага към двата края на профила.

	V-образно офсетово рязане
	Подобно на описаното по-горе обикновено отместване, можете да зададете специално отместване, когато профилът има V-образен разрез (двоен разрез под 45 градуса). Принципът на изчисление е същият и за това отместване.

Вид рязане

Параметърът за вид рязане има две възможни стойности:

•ПравАрмировката ще има разрези под ъгъл 90 градуса от двете страни.

•По подразбиранеАрмировката ще наследи разрязването от профила, който армира. Ако uPVC профилът е разрязан под ъгъл 45 градуса, армировката с този параметър, зададен на „По подразбиране“, също ще има разрязвания под ъгъл 45 градуса.
