Навигация: База данни > Профили и профилни системи > Профилни системи >

Профилна система - Детайли

Код

Това поле изисква текстов низ, който ще служи като отличителен идентификатор за тази профилна система. Полезността на кода ще се разшири до последващи изчисления, базирани на правила, за фитинги.

Обозначение

Това означава името, присвоено на профилната система. То ще бъде достъпно за избор в приложението и ще бъде видно представено в отчети, включително оферти.

Производител

Това се отнася до търговската марка, под която се предлага тази конкретна система (напр. Deceuninck, Aluplast, Rehau, Veka, Alumil и др.).

Тип

Атрибутът „Тип“ служи за предоставяне на контекст на приложението за целите на профилната система. Тази информация влияе върху активирането или деактивирането на определени функции.

Списъкът с типове системи включва:

•КасаТова се отнася за прозорци и врати, които се отварят навън/навътре (напр. прозорци с крило, отваряемо-накланящи се, тенти, френски прозорци).

•ПлъзганеПредназначен за плъзгащи се системи.

•Мрежа против насекоми – стандартна. Означава система против насекоми, която допълва система от профили на прозорци. Мрежата против насекоми функционира като фиксирана рамка, прикрепена към рамката на прозореца.

•Мрежа против насекоми – рамкаИдентифицира система за мрежа против насекоми с отличителната си рамка, наподобяваща прозорец, но включваща мрежа против мухи вместо стъкло.

•Комарник – плъзгащ сеОзначава плъзгаща се мрежа против насекоми. Подобна на стандартната мрежа против насекоми, но пригодена за плъзгащи се системи.

•Ролетна мрежа против насекомиОзначава ролетна мрежа против насекоми.

•Затвор – СтандартенОтнася се за система с капак тип „крило“. Капакът функционира като крило, прикрепено към рамката на прозореца.

•Затвор – Рамка. Означава система от щори с индивидуална рамка, наподобяваща прозорец, но с жалузи вместо стъкло.

•Щора – Плъзгаща сеОбозначава плъзгаща се щора. Еквивалент на стандартната щора, пригодена за плъзгащи системи.

•Щора – РолетнаОзначава ролетна щора.

•Вертикално плъзганеИдентифицира класически американски или британски прозорци (напр. единично окачени, двойно окачени).

•Плъзгане и люлеенеИзползва се заедно със система с крила. „Плъзгане и люлеене“ се отнася до дизайн на прозорец/врата, при който всяко крило се плъзга към края на рамката и се паркира там.

Всяка профилна система има потенциал да включва няколко типа едновременно.

Категория на разходите

Всяка профилна система има възможност да бъде свързана със съответна разходна група. Тази връзка оказва влияние върху определянето на продажната цена за артикули, свързани със съответната разходна група. Допълнителна информация по този аспект може да бъде получена чрез „Допълнителни разходи"страница.

Материал

Това определя основния материал за профилната система. Наличните опции включват:PVC,Алуминий,ДървоиСтомана.

Система за аксесоари

Това означава система, базирана на правила, за изчисляване на аксесоари. Важно е да се отбележи, че аксесоарите, често пластмасови шприцвани елементи, тясно свързани с профилите, са подробно описани в техническия каталог на профилите. Допълнителна информация по този аспект може да бъде получена чрез „Хардуерни и аксесоарни системи"страница.

Система за обработка

Този атрибут се отнася до функционалността на CNC (компютърно-цифрово управление). Той обозначава система, която съдържа правилата, регулиращи изчисляването на машинните операции. Това поле трябва да остане непопълнено, освен ако не сте установили връзка между Ra Workshop и CNC обработващ център. Допълнителна информация по този аспект може да бъде получена чрез "CNC системи"страница.

Валута

Това определя валутата, използвана за всички полета, свързани с цените, в този диалогов прозорец.

Активен

Всеки запис може да съществува като активен или деактивиран. Когато даден елемент е деактивиран, той става невидим за системата.

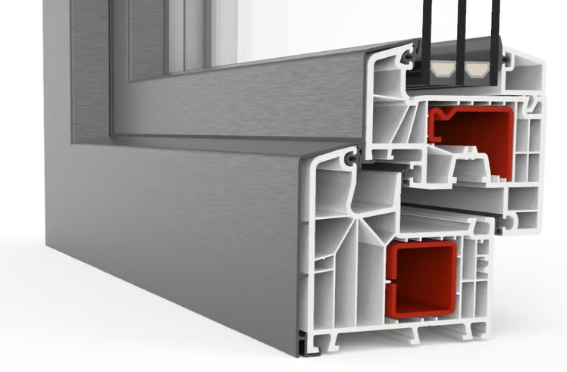

Система за покриване

Посочете "Вярно„ако системата е конфигурирана да побира покрития, като например PVC профили с алуминиеви външни покрития или дървени профили с алуминиеви външни покрития.“

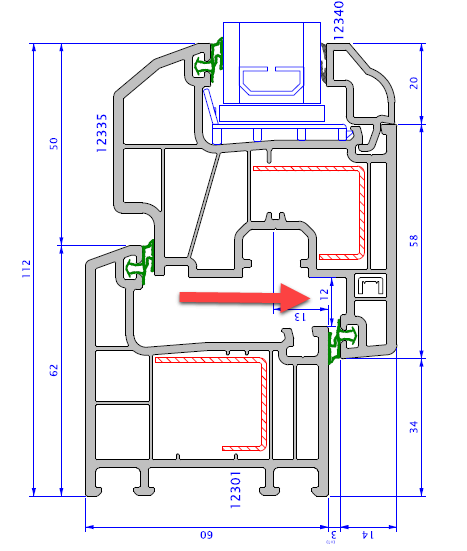

Толеранс на крилото

Този параметър обозначава разстоянието между камерата на рамката и камерата на крилото. Информация от този характер обикновено е подробно описана в техническото ръководство. За много PVC системи това разстояние е 12 мм.

Толеранс на стъкло

Тази стойност представлява разстоянието между профила (касата, крилото, перваза) и стъклото. Тази информация е документирана в техническото ръководство. В повечето случаи това разстояние е 5 мм.

Толеранс на грубо отваряне

В определени региони размерите на рамките не са основният определящ фактор за размерите на прозорците/вратите; вместо това се използват приблизителни размери на отвора. Прозорецът/вратата се изчислява автоматично въз основа на тази стойност на приблизителния отвор. Този параметър представлява стойността, извадена от приблизителния размер на отвора, за да се получи действителният размер на прозореца/вратата. Тази стойност се прилага и за четирите страни (горе, лява, дясна, долна).

Минимално допустимо отклонение на уплътнението

Тази стойност съответства на най-тясната композитна конструкция от уплътнения. Например, ако фиксираното стъклено уплътнение е с размер 3 мм, а най-малката ширина на противоположното уплътнение е 2 мм,Минимално допустимо отклонение на уплътнениетоще бъде настроено на 5 мм.

Максимална толерантност на уплътнението

Този параметър функционира подобно наМинимално допустимо отклонение на уплътнението, но се отнася до максимални размери. Ако например фиксираното стъклено уплътнение е с размери 3 мм, а най-голямата ширина на противоположното уплътнение е 5 мм, максималният толеранс на уплътнението ще бъде зададен на 8 мм.

Дебелина на стъклото

Това ви позволява да ограничите избора на дебелини на стъклото в тази система, като зададете допустимия диапазон на ширина. Функцията работи подобно на опциите за печат в приложения като Microsoft Word или Adobe. Например, ако искате да ограничите избора на стъкло до 6 мм, 8 мм и диапазона от 20 мм до 24 мм, трябва да въведете: 6;8;20-24.

Сгъваема конфигурация

Този параметър определя конструктивния подход за сгъваем прозорец/врата в рамките на текущата профилна система.

Наличните опции са:

•С адаптер за крилоТози метод включва използването на адаптерен профил между две крила, за да се улесни припокриването.

•С адаптер за крило между странитеВ този сценарий, адаптерен профил се използва изключително между активната и неактивната част на прозореца/вратата, подобно на конструкцията на френски прозорци/врати.

•Без адаптер за крилоТози подход елиминира използването на адаптерен профил в дизайна на сгъваемия прозорец/врата. Това ще доведе до алтернативен избор между крила с отваряне навътре и крила с отваряне навън.

Конфигурация за плъзгане и люлеене

Този параметър определя конструктивния подход за сгъваем прозорец/врата в рамките на текущата профилна система.

Наличните опции са:

•С адаптер за крилоТози метод включва използването на адаптерен профил между две крила, за да се улесни припокриването, плюс един върху рамката.

•С адаптер за крило на окачено крилоВ този сценарий, адаптерен профил се използва изключително между частта на крилото и плъзгащата се част на прозореца/вратата, подобно на конструкцията на френските прозорци/врати.

•Без адаптер за крилоТози подход елиминира използването на адаптерен профил в дизайна на плъзгащи се и отварящи се прозорци/врати.

•Без адаптер за крило на рамкатаТози метод включва използването на адаптерен профил между две крила, за да се улесни припокриването. Върху рамката няма да се използва адаптер за крило.

Използвайте адаптер

Този параметър определя конструктивния подход за френски (двоен) прозорец/врата в рамките на текущата профилна система. Ако адаптерният профил не се използва в тази конфигурация, приложението ще търси крило с адаптерен профил между страните.

Използвайте куката

Този параметър определя конструктивния подход за плъзгащ се прозорец/врата в рамките на текущата профилна система. Ако куковият (заключващ) профил не се използва в тази конфигурация, приложението ще търси крило с куковиден профил от страната на припокриването.

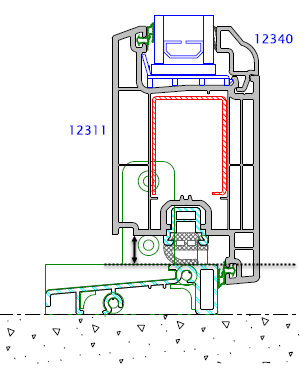

Праг на толеранс

Този параметър е подобен наТолеранс на крилото, с изключение на измерването на разстоянието между прага и крилото.

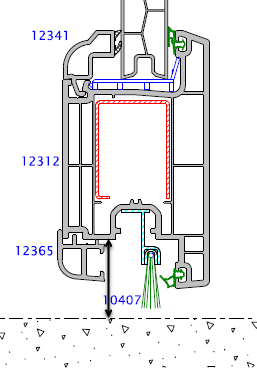

Без прагова толерантност

Този параметър е подобен наТолеранс на крилото, с изключение на измерването на разстоянието между пода (земята) и крилото. Обичайна стойност е 25 мм.

Допълнително толеранс на крилото

Подобно на толеранса на крилото, този параметър функционира върху вторичния слой на прозореца. В Ra Workshop, един прозорец може да се състои от максимум три слоя: слой на прозореца, слой против насекоми и слой на щората. Допълнителният толеранс на крилото служи като толеранс на крилото за този втори слой.

Допълнителен материал за ролка

Този параметър определя количеството допълнителни жалузи, вградени в кутията на ролетната щора. Изразен като допълнителна дължина, броят на жалузите се изчислява автоматично въз основа на размерите на жалузите. Включването на тези допълнителни жалузи е задължително, за да се предотврати отделянето на килима на жалузите от ролковия механизъм (ос) на кутията.

Пренебрегнете този параметър, ако не работите върху ролетна система, независимо дали е мрежа против насекоми или щора.

Коефициент на топлопреминаване

Тази цифра обозначава общия коефициент на топлопреминаване, присъщ на профилната система. По време на изчисляването на коефициента на топлопреминаване за прозорци/врати (Uv), в сценарии, където алгоритъмът се сблъсква с липса на специфични стойности за припокриването между рамката и крилото или между стълба и крилото, този параметър влиза в действие. Той предоставя референтна стойност. Имате възможността да дефинирате точно стойности за всяка комбинация рамка-крило или стълб-крило в рамките на...дефиниция на профил.

Кликнете върху OK, за да запазите

Щракването върху OK ще валидира въведените данни и ще ви върне към предишния формуляр, където ще имате възможност да запазите информацията. И обратно, избирането на Отказ ще отмени всички направени промени.
