Оптимизация на рязане с единичен прът

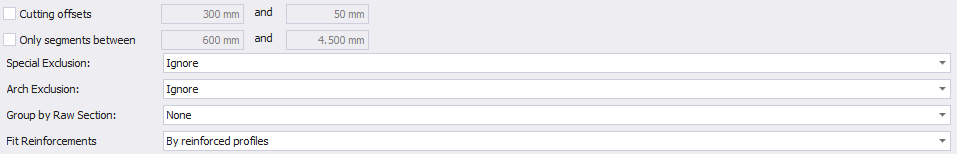

Филтри

Те могат да бъдат персонализирани въз основа на специфични нужди и възможности на режещия център. Някои филтри гарантират, че в процеса на оптимизация са включени само съвместими профили.

Двойно рязане

•Аконеконтролиран, алгоритъмът приемаобработва се по един бар наведнъж.

•Ако е активирано, 2 бара могат да се обработват едновременно. Повече подробности можете да намерите вОптимизация с двойна лентастраница.

За всеки профил стойността по подразбиране се зарежда отнастройките на профила.

Независимо от броя на прътите, които изберете да изрежете, приложеното допустимо отклонение за рязане винаги ще бъде това, дефинирано внастройките на профилаПо подразбиране тази стойност е20 ммТова гарантира постоянни и прецизни разрези по време на целия процес на оптимизация. Силно препоръчваме да запазите тази стойност.

Размер на количката

•Когатонула (неопределено)Алгоритъмът ще предположи оптимизация без количка.

•Ако е посочено, оптимизацията групира профилите в партиди въз основа на капацитета на количката. Повече подробности са налични вОптимизация на рязането с количкараздел.

За всеки профил стойността по подразбиране се зарежда отнастройките на профила.

Дължина на бара

Стойността по подразбиране е взета отдефиницията на профилаМожете да промените това, като коригирате параметъра „Дължина на пръта“ в диалоговия прозорец „Оптимизация на рязането“.

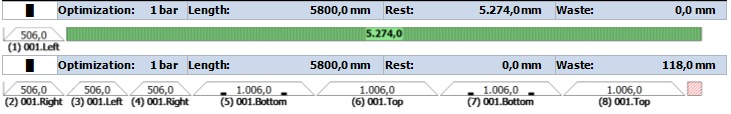

Информация за профила

Заглавката на отчета включва основни подробности, като например код на профила, обозначение и допустимо отклонение за рязане, използвани в изчисленията.

Единично / двойно рязане

•Една черна картав доклада показва, че алгоритъмът предполага рязане на един прът (по един прът наведнъж).

•Две черни картиозначава, че двойното рязане е активирано, което означава, че алгоритъмът е оптимизиран да реже два пръта едновременно в режещата машина.

Информация за сегмента

Всеки сегмент в отчета за оптимизация на рязането съдържа следните подробности:

1.Ляв и десен ъгъл.

•Ъглите от 45° и 90° не са показани изрично, тъй като са ясни от само себе си в чертежите.

•Ако даден ъгъл е различен от 45° или 90°, ще се покаже неговата стойност.

2.Референтен номер на сегментаПод всеки сегмент ще намерите препратка, указваща неговата позиция в проекта.

Пример: 001A.Дясно

•"001" = Код на компонента

•"A" = Площ (Каса / Крило)

•„Дясно“ = Позиция на сегмента в областта

3.Индекс на рязанеВсеки сегмент е уникално номериран, за да се улесни локализирането му в последователността на рязане. Ако даден детайл се нуждае от повторно рязане, можете да го намерите, като използвате неговия индекс за рязане. Индексът е свързан и с етикета на профила.

Повторете модела

Ако един и същ шаблон за рязане (същата конфигурация на пръта) се появява няколко пъти, той се показва само веднъж, за да се спести място. Докладът включва инструкции колко пъти трябва да се използва шаблонът.повтарящ се.

Специални маркировки

•Две малки черни точки (долната част на сегмента): Показва, че детайлът е с долен профил и трябва да се дренира по-късно.

•Една малка черна точка (в горната част на сегмента): Показва, че детайлът е от страната на дръжката.

Остатъци

Сегменти, които остават след оптимизация и отговарят наМаксимален лимит на отпадъцитевнастройките на профиласа маркирани в зелено и се считат за полезни остатъци.

В много сценарии за оптимизация на рязането, резултатът може да включва стандартен прът, от който са изрязани само един или два сегмента, оставяйки голям остатък (вижте по-горе). Макар и технически правилен, този резултат не е оптимален и трябва да се третира като изключение от модела на рязане. Вместо да се вземе нов прът, както е указано от алгоритъма,ръчно проверете остатъците си от инвентараза да видите дали вече има налична подходяща част. Ако съществува съответстващ остатък, използвайте останалия прът вместо нов стандартен прът. Това ще спести един стандартен прът и ще подобри цялостната ефективност на материалите, като изразходва съществуващия остатъчен запас.

Тази ръчна намеса може да не е напълно автоматизирана от софтуера, но с добра видимост на инвентара и осведоменост на оператора, тя се превръща в мощен метод за намаляване на отпадъците и оптимизиране на производствените разходи.

Отпадъци

Сегменти, които сапо-малък от максималния лимит на отпадъцитесе класифицират като скрап и не могат да бъдат използвани повторно.

Статистика

Докладът включва съответна статистика за резултатите от оптимизацията.

•Стандартни барове– Общият брой пълни пръти, необходими за оптимизацията на рязането. Това е количеството пръти, които трябва да извлечете от склада.

•Инвентарни ленти– Общият брой пръти (или сегменти), получени от инвентара, включително предварително запазени остатъци, използвани в текущата оптимизация.

•Номер на почивка– Броят на остатъчните сегменти, генерирани от текущата оптимизация на рязането.

•Продължителност на почивката– Общата дължина на всички останали сегменти.

•Общо отпадъци– Процентът на загубения материал по време на процеса на рязане. Това изчисление включва както генерираните отпадъци, така и отпадъците от рязане (толеранс на рязане). Остатъците не се вземат предвид, тъй като те могат да бъдат използвани повторно по-късно.

•Оптимизация на отпадъците– Процентът на генерираните отпадъци, без да се отчита допустимото рязане. Остатъците не са включени, тъй като те остават налични за бъдеща употреба.
