Стъпки за добавяне на нова профилна система:

Дефиниране на основните профили

За да дефинирате профилите, ще ви е необходимокаталог с технически профилипредоставени от доставчика на системата. В зависимост от това как е структуриран каталогът, може да се нуждаете и отDWG CAD чертежина профилите, за да се измерят точно размерите.

Всеки тип профил се измерва по различен начин, в зависимост от ролята му в конструкцията на прозореца или вратата. Прозорецът може да се разглежда катопоследователност от слоеве, разположени отвън навътре. Тези слоеве са разделени от малки пролуки между тях, наричанидопустими отклонения.

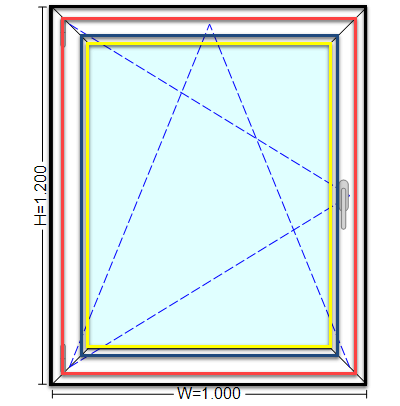

За типична конструкция на прозорец:

•Theпърви слойерамка.

•Вътре в рамката има втори слой, нареченпояс.

•Вътре в крилото има два допълнителни слоя:стъклоиглазурна мъниста.

•От външната страна на рамката може да има допълнителен слой, нареченудължаване на рамката(например, архитрав).

Всеки профил е разделен на три области на измерване, обозначени като H1, H2 и H3:

•H2 – Представлява дебелината на слоя и е най-важният параметър. Този параметър не трябва да е нула.

•H3 – Представлява вътрешното припокриване на профила.

•H1 – Представлява външното припокриване на профила.

Дефиниция на рамката

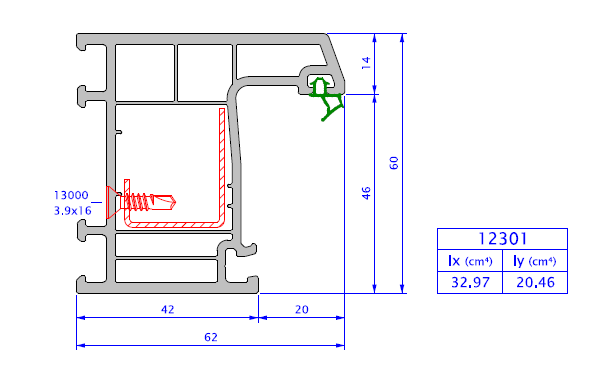

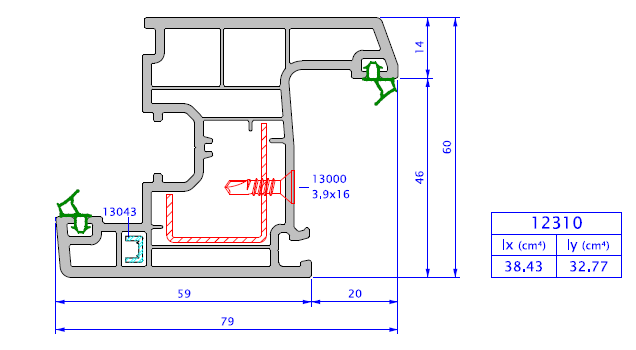

Намерете профила на рамката в техническия каталог на вашата профилна система. Независимо от профилната система, която дефинирате, профилът на рамката обикновено ще има структура, подобна на илюстрираната по-долу.

а) Тип профил

Първата стъпка при дефинирането на профил е да се определитип профилТиповете профили са вградени категории в Ra Workshop.

За да улесни избора, приложението предоставясхематичен чертеж за всеки тип профилТези чертежи са предназначени само като визуално ръководство, което помага за идентифициране на правилната категория профил. Те не заместват действителния чертеж на профила (изображение или CAD), който ще бъде добавен по-късно в процеса на конфигуриране.

Избраният тип профил определя и кои функции и параметри са налични в дефиницията на профила. В зависимост от избрания тип, определени опции автоматично ще станат активирани или деактивирани.

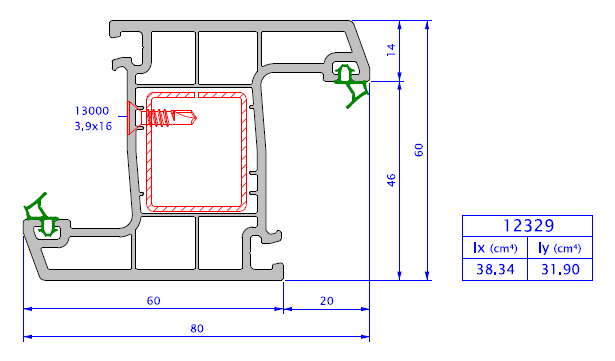

В някои ситуации може да се наложи един физически профил да изпълнява множество роли в системата. В такива случаи трябва да създадете съставен профил. Съставният профил действа като вторична дефиниция, която препраща към оригиналния профил, но използва различен тип профил и, ако е необходимо, различен набор от геометрични параметри.

Забележка: Сложните профили са маркирани със знак # в кода (напр.: 12301#).

За пълно описание на всички налични типове профили вижтеПрофил – Общ прегледраздел от тази документация.

б) Геометрични параметри

Най-важните параметри на профила са неговитегеометрични параметри, тъй като тези стойности се използват от системата за изчисляване наразмери за рязанепо време на генерирането на спецификация на материалите (BOM).

За да дефинирате нов профил на рамката:

1. Отидете доДанни > Профили.

2. Добавете нов запис в профила.

Типичният профил на рамката обикновено изисква само следните параметри:

•H2– Обикновено наричан размер на камерата. Този параметър представлява основната дебелина на слоя на рамката.

•H3– Често наричано припокриване на остъкляването. Тази стойност представлява припокриването между рамката и площта на крилото или площта на остъкляването.

•Н– Обща височина на профила.

•П1– Представлява пространството, налично за остъкляването, включително стъклото, уплътненията и стъклопакета.

•В– Обща ширина на профила.

След като идентифицирате тези размери в техническия каталог, въведете съответните стойности в дефиницията на профила.

Попълнете всички геометрични параметри, които са налични в техническата документация. Въпреки че някои параметри може да не са задължителни, предоставянето на възможно най-много точни данни подобрява прецизността на изчисленията и визуализацията на напречното сечение.

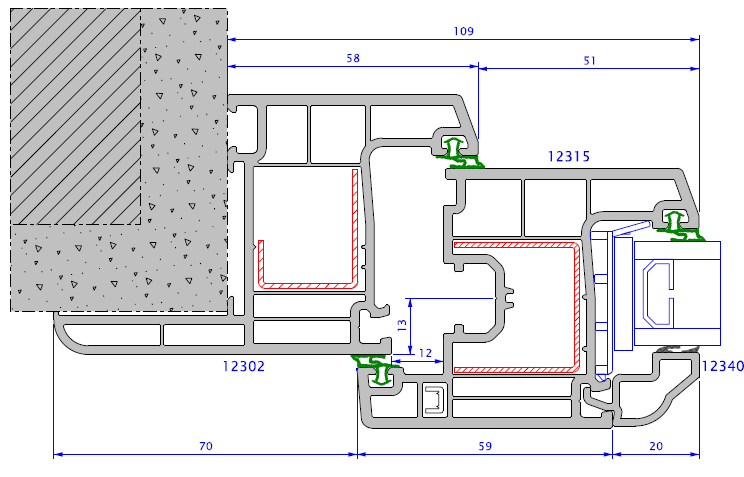

Понякога профилът на рамката включва и стенен капак, обикновено наричанархитравВ показания по-долу пример рамката има следните геометрични параметри: H3 = 20, H2 = 38, H1 = 40.

Важно е да се отбележи, че въпреки че архитравът влияе върху размерите на рязане на рамката, тойне влияе на размерите на самия прозорец или вратаВ Ra Workshop всички конструкции се измерват от задната част (H2) до задната част (H2) на профилите.

в) Информация за спецификацията на материалите (BOM)

Въпреки че тези параметри са предоставени със стойности по подразбиране, препоръчително е да ги прегледате и конфигурирате според специфичните характеристики на профила.

Всеки профил ще се показва в отчетите в категория, определена отКатегория на потреблениетопараметър. Тази категория се използва загрупиране на материали в отчетии за организиране на спецификацията на материалите.

По време на процеса на проектиране, профилът ще бъде достъпен за избор само в позициите, посочени отПозицияпараметър. Ако този параметър е оставенпразен, профилът щене е налично за изборпо време на проектиране. Това поведение може да бъде полезно при дефиниране на профили, които не трябва да се използват директно от дизайнера, като например профили, предназначени да функционират само като компоненти на съставни профили.

Други важни параметри в този раздел включват:

•Дължина на бара– Определя стандартната дължина на профилната греда, използвана при оптимизация на рязането.

•Тегло– Указва теглото на профила на единица дължина.

•Изчисляване на цената– Определя как се изчислява цената на профила (например, по дължина, тегло, повърхност или обем).

•Генериране на потребление– Контролира дали профилът ще бъде включен в изчисленията на спецификацията на материалите.

За подробно обяснение на всички параметри, свързани с BOM, вижтеПрофил – Детайлистраница в тази документация.

г) Добавяне на профила към профилната система

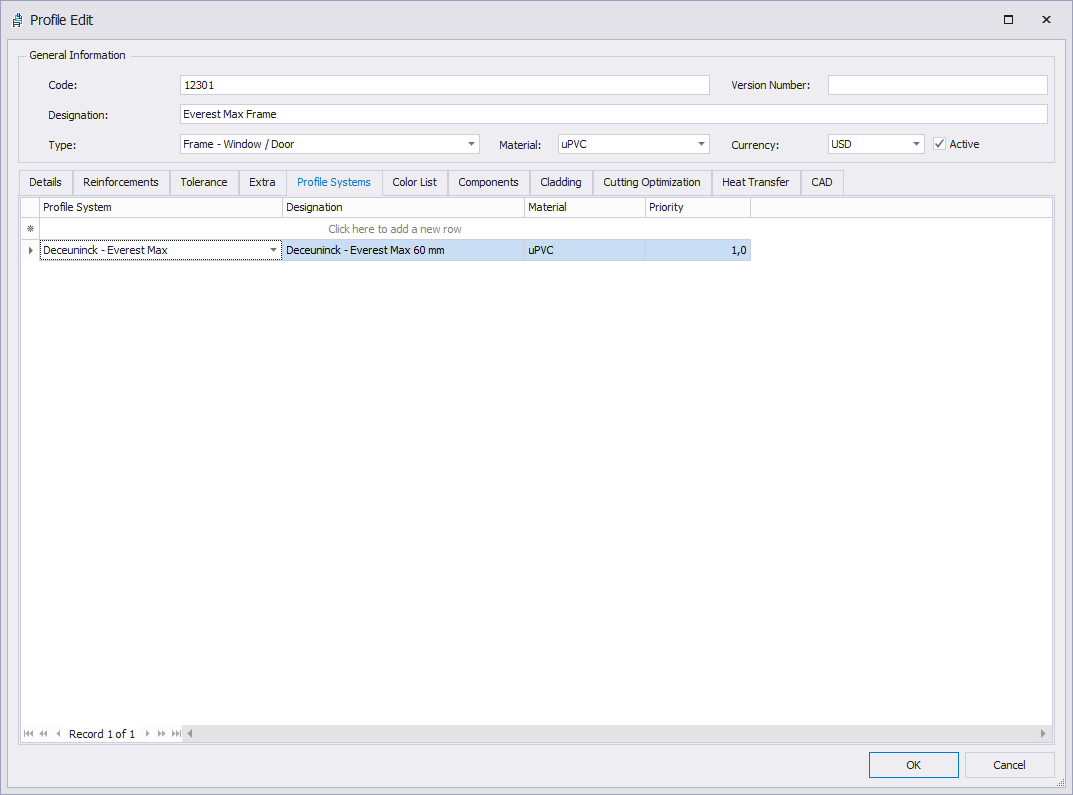

След като параметрите на профила са дефинирани, той трябва да бъде свързан със съответнияпрофилна система.

1. ОтворетеРаздел „Профилни системи“в рамките на дефиницията на профила.

2. Добавете профила към системата (или системите), където би трябвало да е наличен.

Като цяло,основни профиликато напримеррамки,поясиипервазипринадлежат насистема с единичен профил, докатоспомагателни профиликато ъглови конектори, свързващи профили, первази или греди от георгиански стил, може да принадлежат къммножество профилни системи, тъй като те често могат да бъдат използвани повторно в различни системи. Свързването на профила с правилната система гарантира, че той ще стане достъпен по време на процеса на проектиране на прозорци и врати.

д) Добавяне на списъци с цветове

В предишна стъпка дефинирахте няколко цветови списъка, които съответстват на наличните цветове и ламинации на профилите. Тези цветови списъци сега трябва да бъдат свързани със съответните профили.

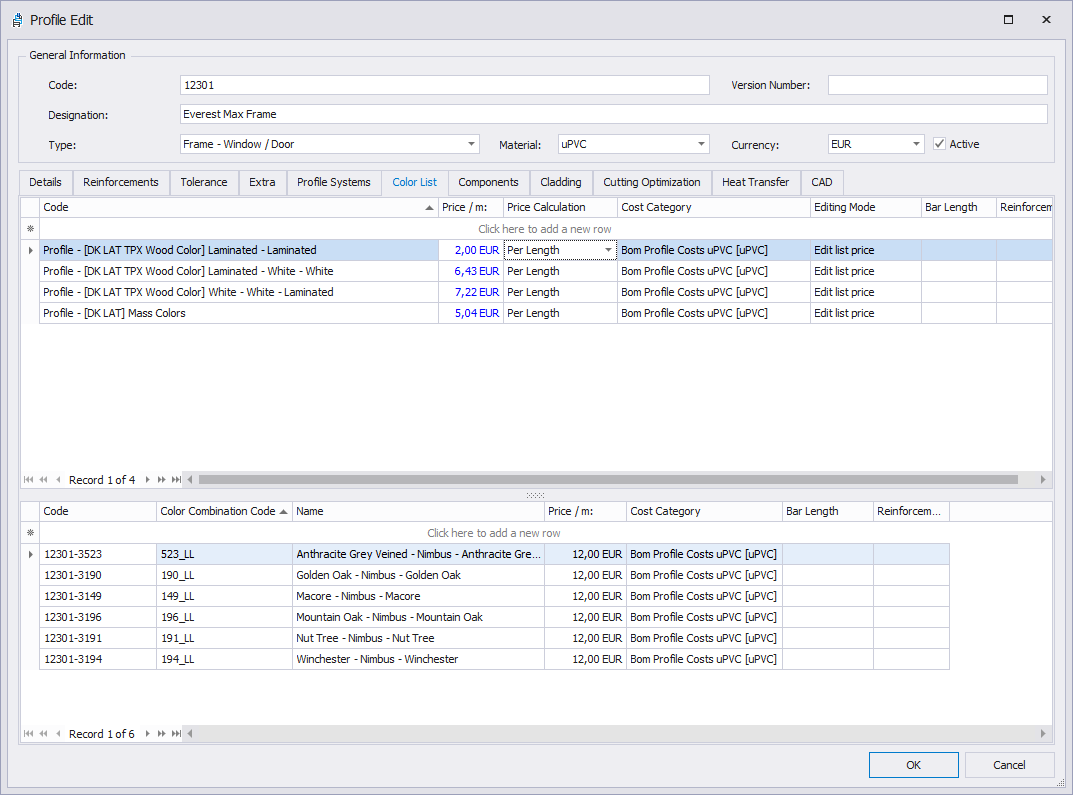

За да добавите списъци с цветове към профил:

1. Отидете доДанни > Профилии отворете желания профил.

2. Отидете наСписъци с цветовераздел.

3. Добавете съответните списъци с цветове един по един.

Ако списъкът с цветове е зададен наРежим на редактиране = Редактиране на ценова листа, можете да определите цената за всички цветове или ламинации директно наниво на цветовия списък.

Препоръка:

Избягвайте употребатаРежим на редактиране = Редактиране на цвета на списъка, тъй като тази опция е остаряла.

Профилите, които използват този режим, са по-трудни за поддръжка. Например, добавянето на нов цвят би изисквало актуализиране на всеки профил поотделно.

При използванеРедактиране на ценоразписа, всеки нов цвят или ламинат, добавен към списъка, автоматично ще стане достъпен за всички профили, свързани с този списък с цветове, което прави поддръжката на базата данни много по-лесна.

Как се изчислява цената на профила

Крайната цена на профила се изчислява въз основа наединица за изчисляване на ценатадефинирани както в профила, така и в списъка с цветове.

Общият принцип е:

Обща цена на профила = Базова цена на профила + Каталожна цена на цвета

Точната формула зависи от избрания метод за изчисляване на цената.

Чрез комбиниране набазова цена на профиласцена по каталог за цветове, Ra Workshop ви позволява да отделите разходите за структурен профил от разходите за ламиниране или довършителни работи, което улеснява управлението и поддържането на ценообразуването.

f) Допълнителни параметри

Допълнителни параметри на профила могат да бъдат конфигурирани вЕкстрараздела на дефиницията на профила.

Най-важните параметри, налични в този раздел, са:

•Изображение на профила– Позволява ви да прикачите изображение, представляващо профила. Това изображение се използва в различни области на приложението, като например диалози за избор на профил и отчети, помагайки на потребителите визуално да идентифицират профила.

•Статични параметри– Тези параметри се използват за структурни или инженерни изчисления, като например отклонение или съпротивление на натоварване. Те са особено важни при извършване на изчисления на натоварване от вятър или други технически оценки.

•Допълнителни параметри– Този раздел съдържа различни допълнителни параметри, използвани за прецизиране на поведението на профила в системата.

Всеки от тези параметри играе специфична роля в процеса на конфигуриране на профила. За пълно обяснение на това как се използват и как влияят на изчисленията, вижтеспециална страницав тази документация.

ж) Презаписване на толеранси (по избор)

В повечето профилни системи,Допустимите отклонения са дефинирани на системно ниво(в рамките на дефиницията на профилната система) и се прилагат еднакво за всички профили в тази система. Има обаче ситуации, в които специфичен профил изисква различна стойност на толеранс. Например, в някои профилни системи толерансът на крилото може да се различава в зависимост от неговата позиция, например горе, долу или ляво/дясно.

Работилницата Ра ви позволява даотменяне на допустимите отклонения на системно ниво на ниво профилПо подразбиране повечето полета за толеранс в дефиницията на профила са празни (null). Когато стойност на толеранс е дефинирана на ниво профил, тя има приоритет по време на изпълнение, замествайки съответния толеранс, дефиниран на системно ниво на профила.

Най-често използваните толеранси са:

•Толеранс на рязане– Представлява загубения материал, когато режещото острие преминава през профила.

•Толеранс на заваряване– Въпреки името си, този толеранс се прилага за всички ъглови разрези, с изключение на разрези от 90°, включително разрези от 45° и други ъгли, различни от 90°.

•Толеранс на обработка– Прилага се само за ъгли на рязане от 90°, обикновено свързани с процеси на машинна обработка или сглобяване.

Толерансите се използват зарегулирайте геометричния размер на рязане на профилиза да компенсират производствените процеси и изискванията на производствения работен процес.

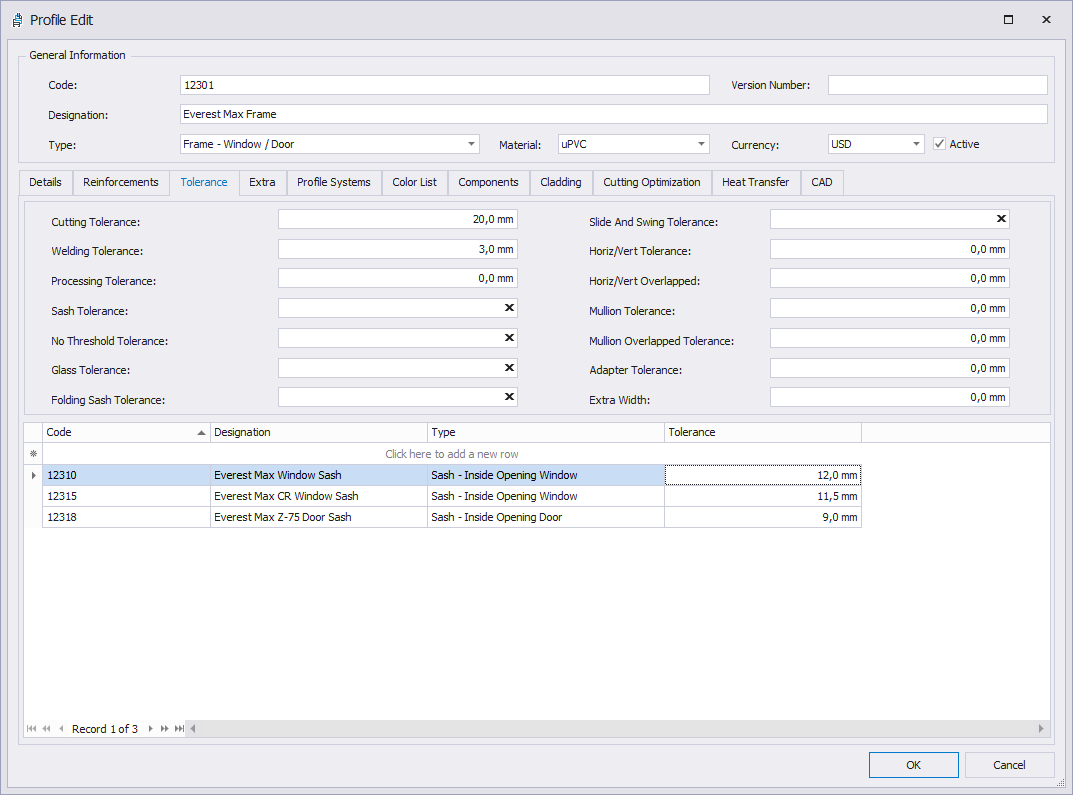

По-усъвършенстваните профилни системи може да изискватспецифични допустими отклонения между определени комбинации от профилиНапример, рамка XYZ може да изисква толеранс на крилото от 12 мм, когато се припокрива с крило S1, но само 9 мм, когато се припокрива с крило S2.

В такива ситуации е необходимо да се дефиниратспецифични взаимоотношения 1:1 между профилите.

При определяне на разстоянието между припокриващите се профили, Ra Workshop прилага следнотоприоритетен ред:

1.Системна толерантност (по подразбиране)
Толерансът на крилото, дефиниран на ниво профилна система, се използва по подразбиране.

2.Толеранс на ниво профил
Ако на ниво профил е дефиниран толеранс на крилото, той отменя толеранса, дефиниран в профилната система.

3.Толеранс от профил до профил (1:1)
Ако между два профила е дефиниран специфичен толеранс, тази стойност отменя както толерансите на системно ниво, така и толерансите на ниво профил.

Важно е да се отбележи, че sПараметърът за толеранс на ясен не се ограничава до съотношението рамка-крилоМоже да се прилага завсякакви два профила, които се припокриват, в зависимост от това как профилите взаимодействат в системата.

За пълно описание на всички налични параметри на толеранс вижтеПрофил – Толерантностраздел от тази документация.

Определение на пояса

Същите стъпки, описани по-рано за дефинирането на рамката, трябва да се повторят за всеки профил, който искате да дефинирате. Основните разлики между профилите сатип профилигеометрични параметриВсеки тип профил се измерва по специфичен метод, който е вграден в приложението.

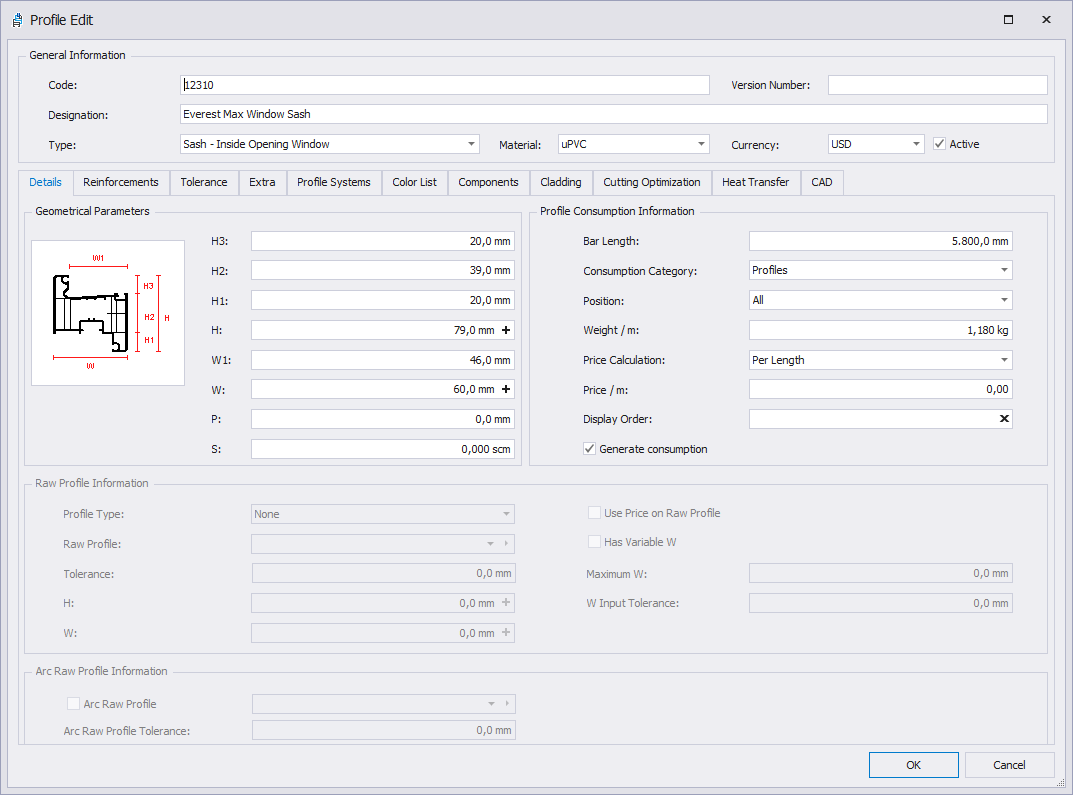

При определяне на профил на крилото, първата стъпка е даидентифицирайте правилния тип крилоИзборът на подходящ тип профил е от съществено значение, защото той определя как крилото ще се държи в системата.

Ra Workshop поддържа няколко типа профили на крила:

•Крило – Отварящ се отвътре прозорец

Използва се за прозорци, при които крилото се отваря навътре към стаята.

•Крило – Врата с отваряне отвътре

Подобно на отварящото се навътре крило на прозореца, но използвано за врати, които се отварят навътре.

•Крило – Прозорец с отваряне навън

Използва се за прозорци, при които крилото се отваря навън, далеч от стаята.

•Крило – Външно отваряща се врата

Използва се за врати с крила, които се отварят навън.

•Крило – Плъзгащо се и люлеещо се

Проектиран за прозоречни или врати, където всяко крило може едновременно да се плъзга и да се люлее, осигурявайки гъвкава вентилация и достъп.

•Крило – Мрежа против насекоми

Използва се за рамки за мрежи против насекоми, фиксирани или подвижни (например, странично окачени мрежи против насекоми).

•Крило – Плъзгащ се прозорец

Използва се в плъзгащи се прозоречни системи, където едно или повече крила се движат хоризонтално или вертикално по рамката.

•Крило – Плъзгаща се врата

Използва се в системи за плъзгащи се врати, където крилото се плъзга хоризонтално.

•Плъзгаща се мрежа против насекоми

Използва се за мрежи против насекоми, които се плъзгат хоризонтално или вертикално.

•Крило – Завъртващ се прозорец / врата

Използва се за шарнирни системи, при които крилото се върти около централна точка на завъртане, вместо да се люлее или плъзга.

•Крило – Вертикално плъзгащ се прозорец

Използва се във вертикално плъзгащи се системи, като например прозорци с единично или двойно окачване, често използвани в САЩ, Канада и Обединеното кралство.

•Крило с адаптер – прозорец / врата

Представлява профил на крило, който включва адаптерен профил, използван за създаване на припокриване между две крила.

•Крило с адаптер – плъзгащ се прозорец / врата

Подобен на предишния тип, но проектиран специално за плъзгащи се системи.

•Крило с адаптер – люлеещо се – плъзгащо се и люлеещо се

Използва се в плъзгащо-люлеещи се системи. Това крило включва адаптер за люлеещото се крило и работи заедно с профила Крило с адаптер – плъзгащ се.

•Крило с адаптер – Плъзгане – Плъзгане и люлеене

Използва се за плъзгащото се крило в плъзгащо-люлеещи се системи и работи заедно с профила Крило с адаптер – Люлеещ се.

•Крило с кука – плъзгащ се прозорец

Използва се за плъзгащи се прозоречни системи, при които крилото включва куков механизъм за захващане.

•Крило с кука – Плъзгаща се врата

Подобен на предишния тип, но предназначен за плъзгащи се врати.

•Крило с кука – вертикално плъзгащ се прозорец

Използва се във вертикални плъзгащи се прозоречни системи, където крилото включва кука за сигурно задействане.

•Долна релса – Врата

Представлява долната релса на крило на врата. Тя осигурява структурна опора и може да включва елементи за закрепване на обков. Този профил се държи подобно на елемент на долно крило.

•Долна релса – вертикално плъзгащ се прозорец

Използва се във вертикални плъзгащи се прозоречни системи и представлява долния елемент на крилото при еднокрили или двукрили прозорци.

Независимо от избрания тип профил, профилите на крилата обикновено използват едни и същи геометрични принципи на измерване. Разликите се състоят главно в тяхната роля в системата и поведението им по време на проектиране и изчисление.

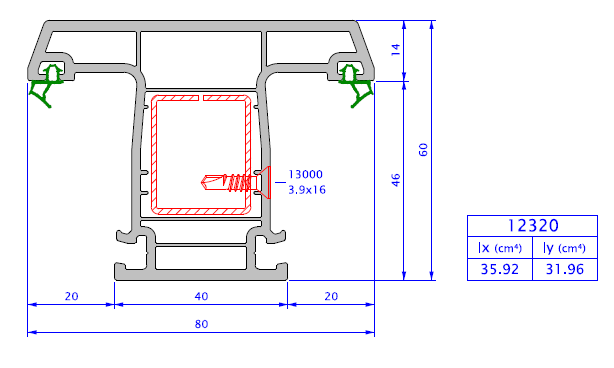

Определение на мулион

Определение на остъкляващи мъниста

Навигиране доДанни > Профилии добавете новите профили. За подробни инструкции как да използвате диалоговия прозорец „Профил“ вижте съответниястраница.
